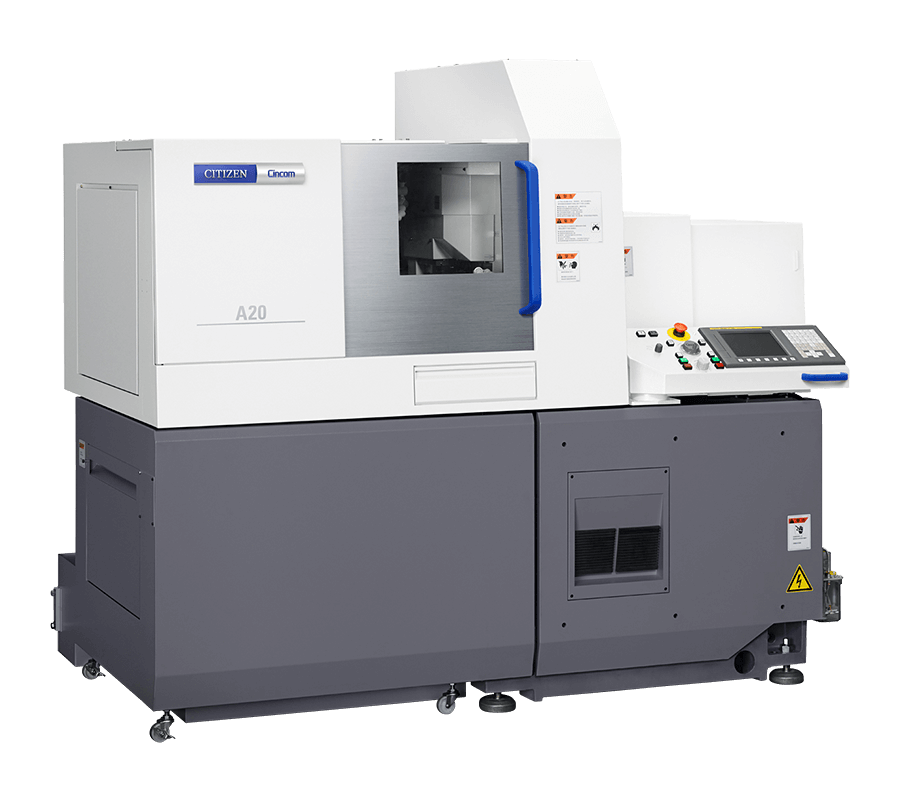

Cincom-A20-3F7NP
品牌
CINCOM
进一步追求功能性和成本的进化的5轴加工机

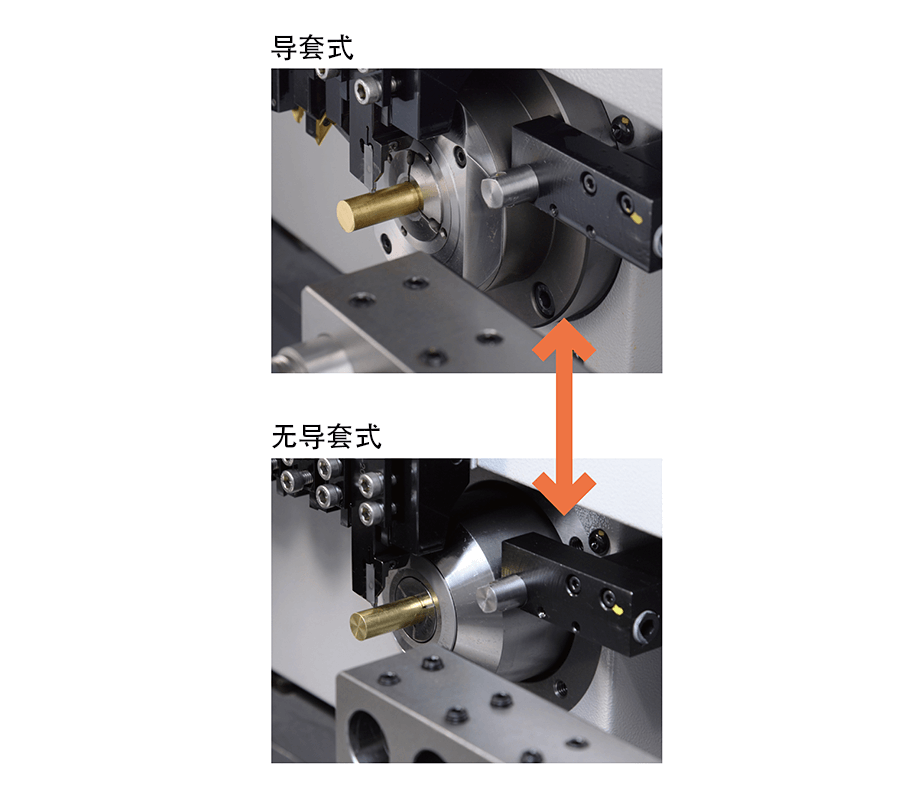

在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。

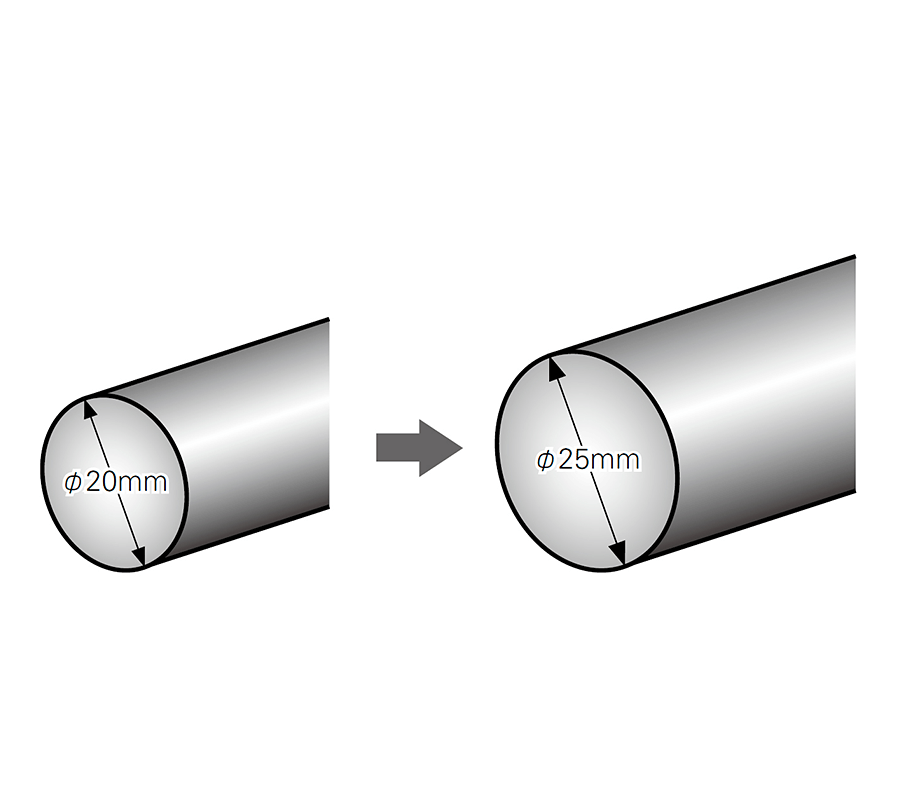

– 实现ø20加工车床的低价格
– 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
– 采用西铁城独有的控制方式缩短了加工的时间
产品规格
| 型号 | A20VII | |
|---|---|---|
| 最大加工直径 | ø20mm | |
| 最大加工长度 | 导套机型 | 200mm |
| 无导套机型 | 2.5D(最大55mm) | |
| 正面最大钻孔直径 | ø10mm | |
| 正面最大攻丝直径(攻丝，板牙) | M8 | |
| 主轴旋转速度 | Max.10,000min -1 | |
| 排刀旋转刀具最大钻孔直径 | ø7mm | |
| 排刀旋转刀具最大攻丝直径 | M6 | |
| 排刀旋转刀具主轴旋转速度 | Max.6,000min -1 (标准4,800min -1 ) | |
| 背面主轴最大夹持直径 | ø20mm | |
| 背面主轴工件最大伸出量 | 50mm | |
| 背面加工最大钻孔直径 | ø8mm | |
| 背轴最大攻丝直径 | M6 | |
| 背面主轴旋转速度 | Max.8,000min -1 | |
| 刀具安装数量 | 21本 | |
| 刀具尺寸 | 车刀 | □12mm（□13mm丶□16mm） |
| 快速进给速度 | X1轴 | 18m/min |
| X2轴 | 32m/min | |
| Y轴 | 32m/min | |
| Z1轴 | 32m/min | |
| Z2轴 | 32m/min | |
| 电机 | 主轴驱动用 | 2.2/3.7kW |
| 刀具主轴驱动用 | 0.75kW | |
| 背面主轴驱动用 | 1.1/1.5kW | |
| 切削油用 | 0.25kW | |
| 输入功率 | 6kVA | |
| 中心高度 | 1,050mm | |
| 重量 | 2,550kg | |
