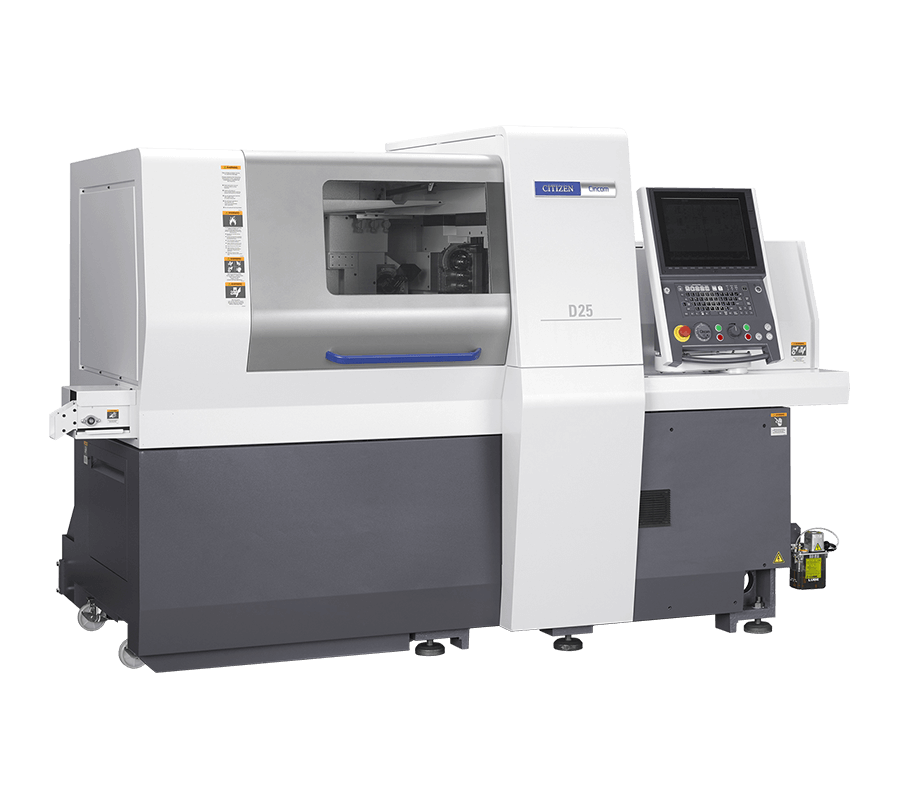

Cincom D25
品牌
CINCOM
使用双排刀的机械结构
兼顾复合加工性能与生产率！
复合加工性能与高生产率并存。
小径精密部件复合、复杂形状加工的答案就在这里！

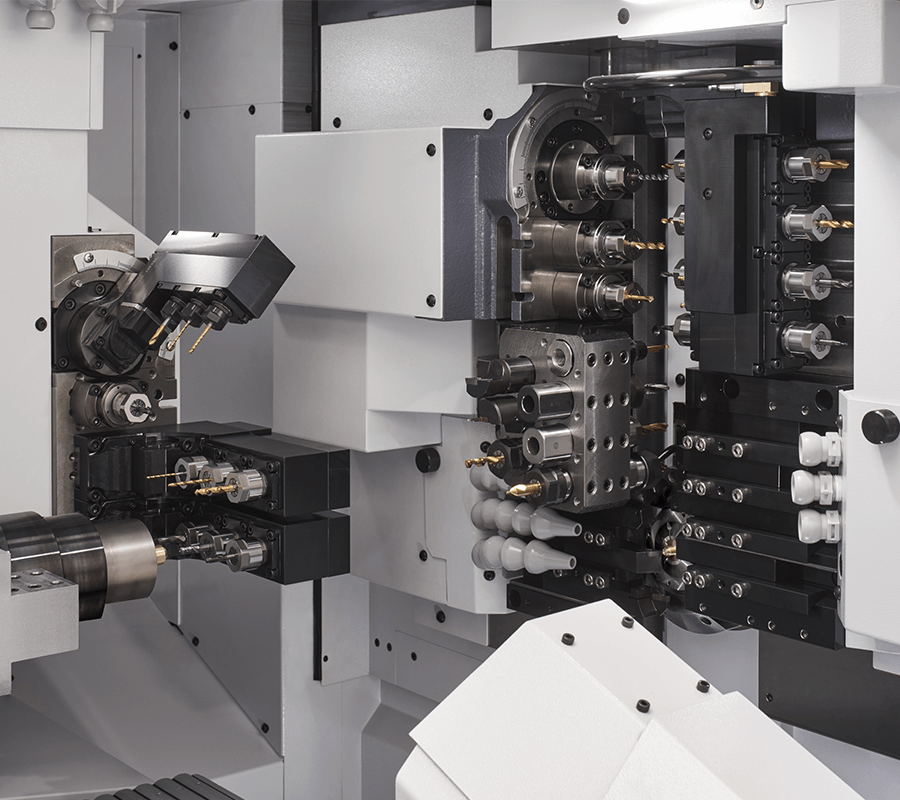

双排刀结构上搭载B轴功能，兼顾到复合加工性能与高生产率。
双排刀的机械结构实现了59把的最大刀具安装数量。通过同步加工和缩短非切削时间来提高生产率。

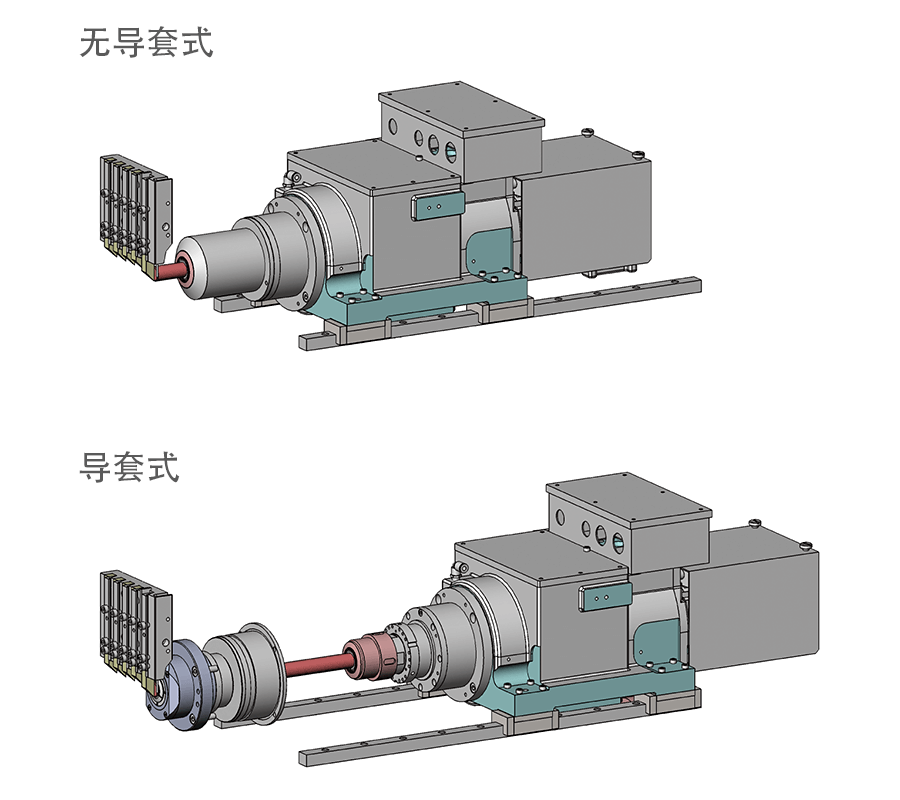

增加刀具安装数量，标准配备更高级别的各种马达。同时标准配备有GB／GBL主轴切换等。
产品规格
| 型号 | D25VII | D25VIII | |
|---|---|---|---|
| 最大加工直径 | ø25mm | ||
| 最大加工长度 | 导套机型 | 250mm | |
| 无导套机型 | 2.5D | ||
| 正面最大钻孔直径 | ø12mm | ||
| 正面最大攻丝直径(切削丝锥) | M10 | ||
| 主轴旋转速度 | Max.10,000min-1 | ||
| 排刀旋转刀具最大钻孔直径 | ø10mm | ||
| 排刀旋转刀具最大攻丝直径(切削丝锥) | M8 | ||
| 排刀旋转刀具主轴旋转速度 | Max.9,000min-1 | ||
| 背面主轴最大夹持直径 | ø25mm | ||
| 背面主轴工件最大伸出量 | 50mm | ||
| 背面加工最大钻孔直径 | ø12mm | ||
| 背轴最大攻丝直径 | M10 | ||
| 背面主轴旋转速度 | Max.10,000min-1 | ||
| 刀具安装数量 | 59把 | 43把 | |
| 刀具尺寸 | 车刀 | □16mm／□19mm | |
| 刀具安装夹 | ø25.4mm | ||
| 快速进给速度 | Z2轴 | 24m/min | |
| 其他 | 32m/min | ||
| 电机 | 主轴驱动用 | 3.7/5.5kW | |
| 刀具主轴驱动用 | 2.2kW | ||
| 背面主轴驱动用 | 2.2/3.7kW | ||
| 刀具台刀具主轴驱动用 | 1.0kW | ||
| 额定功率消耗 | 13kVA | ||
| 负载运转平均功率 | 7.1kVA | ||
| 中心高度 | 1,050mm | ||
| 重量 | 3,450kg | ||
