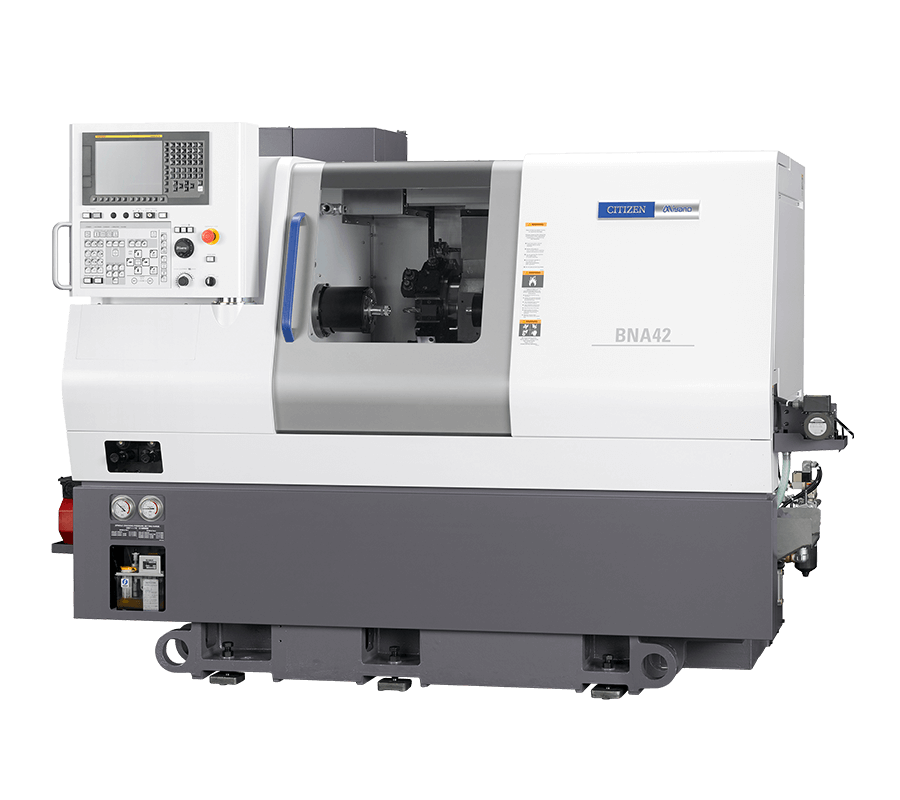

Miyano BNA-42SY5
品牌
Miyano
作为棒状材料加工设备的性能得到了提升的SY型
SY型由2个主轴及1个转塔刀架构成，通过提高底座与转塔的刚性，基本性能得到了提升。
作为加工关键的床体继承了Miyano品牌传统的平板结构。扩大尺寸，增加重量，阻尼增大

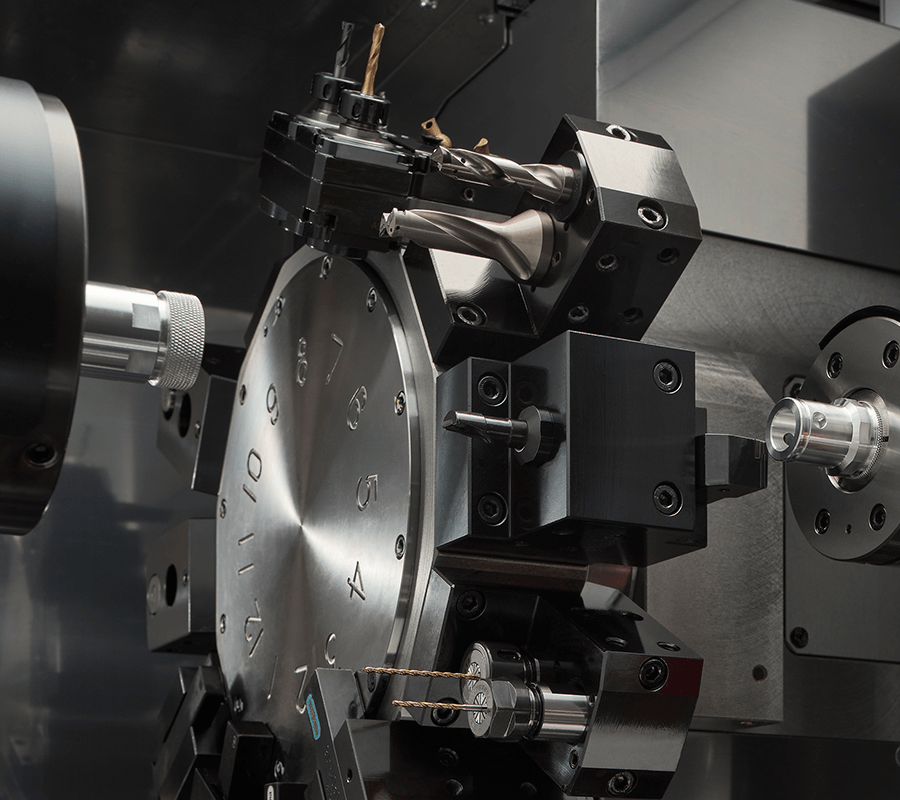

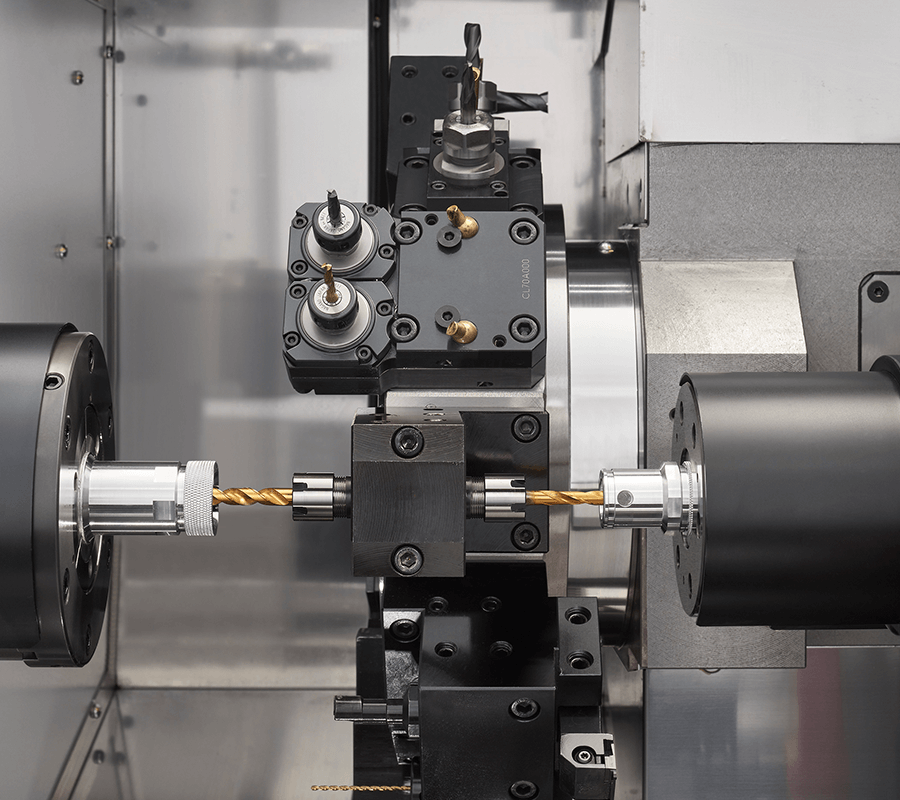

扩大到12个站的搭载Y轴的转塔刀架通过丰富的工具以及包括重叠加工在内的左右同时加工，实现了高效能
BNA系列的刀具支架与旋转刀具可以通用，也确保了程序的互换性
产品规格
| 型号 | BNA-42SY | |
|---|---|---|
| 最大加工长度 | 100mm | |
| 标准加工直径（把握径） | SP1 | ø42mm |
| SP2 | ø34mm | |
| 刀塔移动行程 | X轴 | 140mm |
| Z轴 | 285mm | |
| Y轴 | 70（±35）mm | |
| 背面主轴移动行程 | B（Z2）轴 | 360mm |
| 主轴数 | 2 | |
| 主轴旋转速度 | SP1 | 60～6,000min -1 |
| SP2 | 50～5,000min -1 | |
| 夹具尺寸 | SP1 | 5" |
| SP2 | 4" | |
| 刀具台数 | 1 | |
| 刀具台形式 | 12角刀塔 | |
| 使用的工具尺寸 | □20mm | |
| 刀架孔的尺寸 | ø25mm | |
| 旋转刀具安装数量 | Max.12 | |
| 旋转刀具转速 | 50～5,000min -1 | |
| 快速进给速度 | X轴 | 20m/min |
| Z轴 | 20m/min | |
| Y轴 | 12m/min | |
| B（Z2）轴 | 20m/min | |
| 主轴电机 | SP1 | 11/7.5/5.5kW（15％/15min/cont.） |
| SP2 | 5.5/3.7kW（15min/cont.） | |
| 旋转工具电机 | 2.8/1.0kW | |
| 输入功率 | 26kVA | |
| 机械高度 | 1,745mm | |
| 机床面积 | W2,350 × D1,433mm | |
| 重量 | 3,880kg | |
