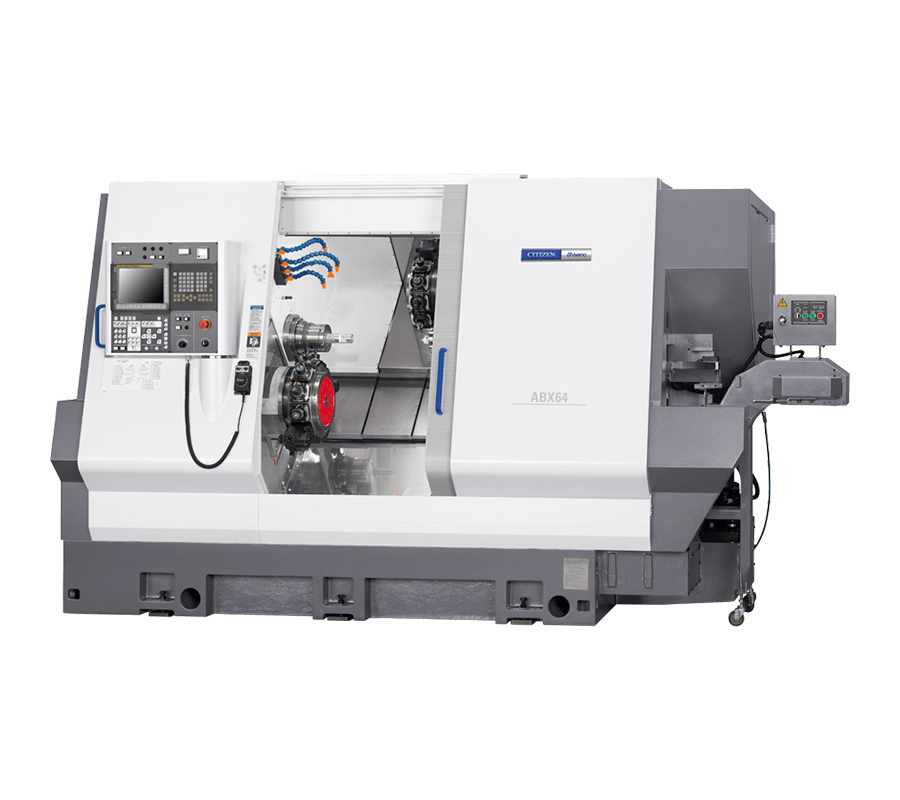

Miyano ABX-51/64SYY
品牌
Miyano
以上下搭载Y轴的转塔实现长行程。是高规格的车削中心

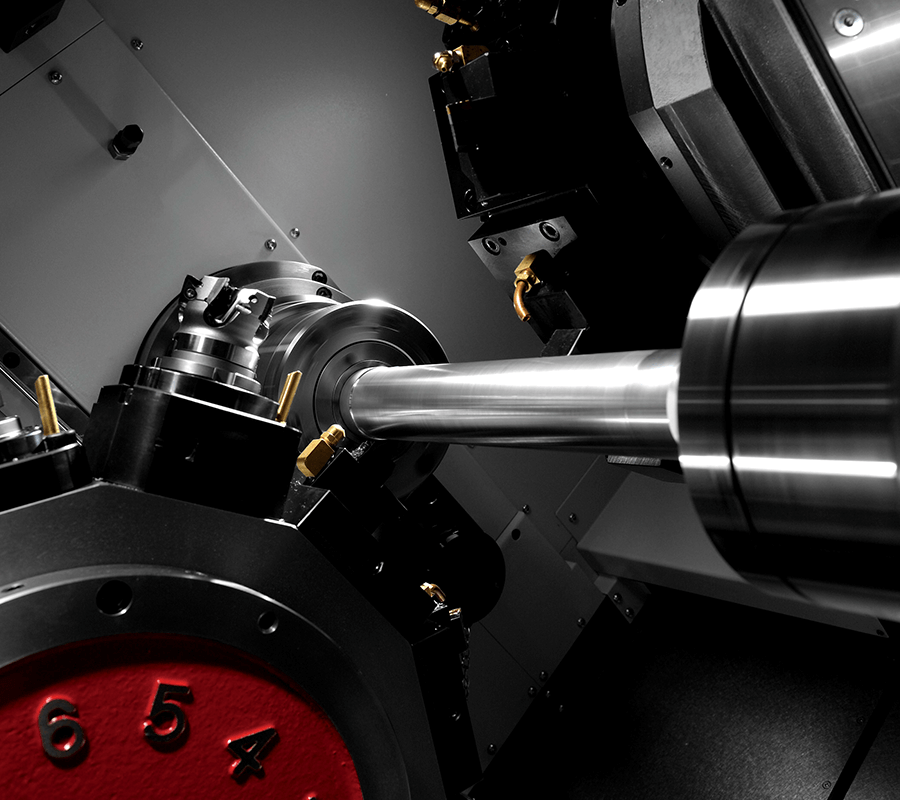

由于能通过搭载Y轴功能的上下转塔对于左右分别的主轴同时进行加工，所以复杂形状产品的正反面成品加工更加简单，能在短时间完成。此外，通过采用能完成重切削的40Nm旋转工具驱动器，还能提供高刚性、稳定的铣削加工。

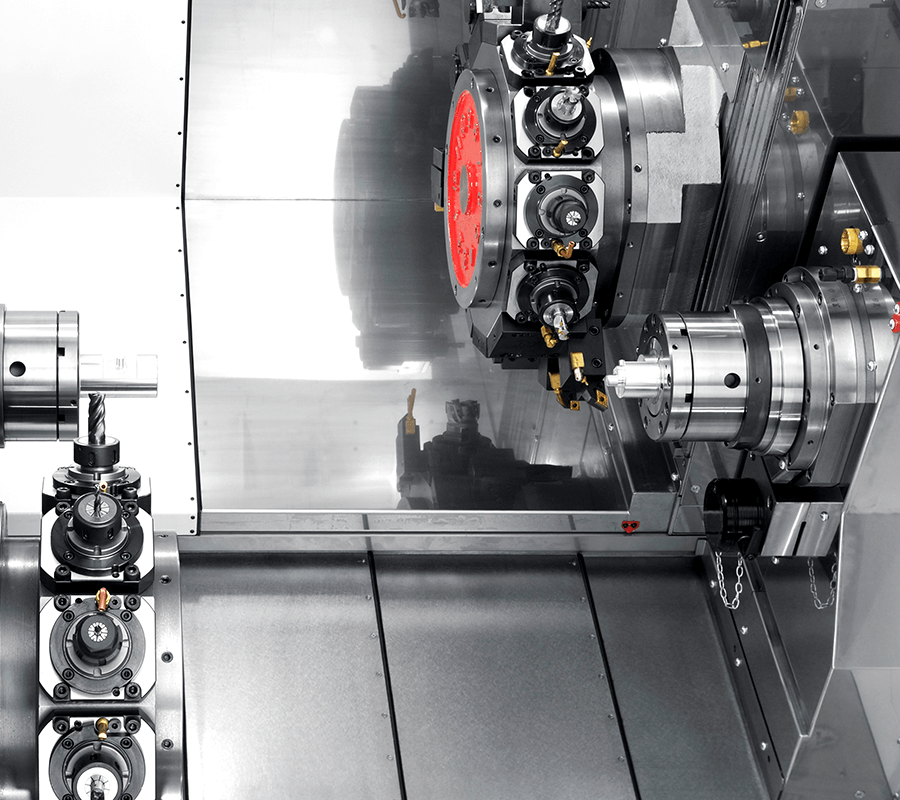

2个刀塔都搭载Y轴功能。不受工件加工平衡的制约

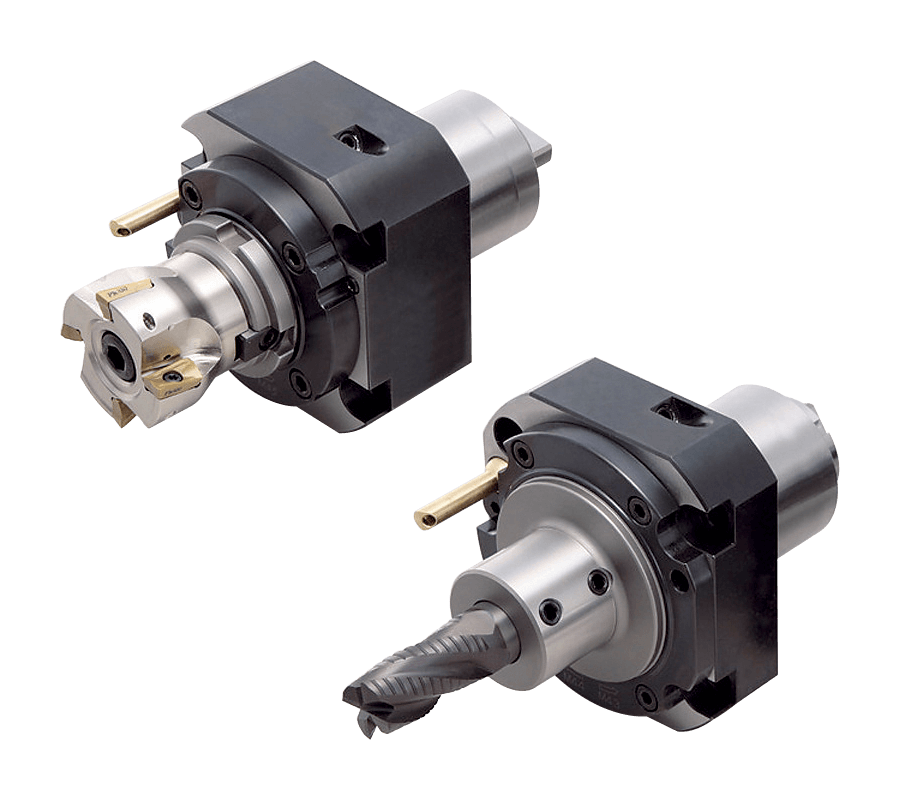

高刚性。高扭力 40Nm最多可安装24把旋转刀具
产品规格
| 型号 | ABX-51SYY2 | ABX-64SYY2 | ||
|---|---|---|---|---|
| 加工能力 & 夹具系统 | 棒材最大加工直径 | SP1/SP2 | ø51/ 51mm | ø64/ 51mm |
| 弹簧筒夹 | SP1/SP2 | 静止型 | ||
| 液压卡盘 | SP1/SP2 | 6"/ 6" 油压 | ||
| 标准加工长度 | 125mm | |||
| 主轴 | 主轴端 | SP1/SP2 | A2-6 / A2-6 | A2-8 / A2-6 |
| 主轴马达 (30分 既定/连续) | SP1 | 15/ 11 kW | ||
| SP2 | 7.5/ 5.5 kW | |||
| 主轴旋转速度 | SP1 | 50～5,000 min-1 | 40～4,000 min-1 | |
| SP2 | 50～5,000 min-1 | |||
| 刀具台 (上部L/R刀具台 & 下部刀具台) | 刀具台形式 | 12角刀塔 | ||
| 刀柄高度 | □20mm | |||
| 开孔钻头刀柄部直径 | ø40mm ø20mm ø25mm | |||
| 移动行程 | X1, X2轴 | 190mm | ||
| Z1/ Z2轴 | 550mm / 721mm | |||
| Y1, Y2轴 | ±40mm | |||
| Zs轴 | 756mm | |||
| 快速送给 | X1, X2轴 | 16m/min | ||
| Z1/ Z2轴 | 30/20m/min | |||
| Y1, Y2轴 | 12m/min | |||
| Zs轴 | 30m/min | |||
| 旋转刀具 (选项) | 旋转刀具最大安装数 | 24 | ||
| 旋转刀具旋转速度 | 60～6,000min-1 | |||
| 旋转刀具马达 | AC伺服 4.5kW | |||
| 机床大小 | 机床高度 | 2,222mm | ||
| 所需面积 | 3,290×2,204mm | |||
| 机床重量 | 10,750kg | 10,900kg | ||
