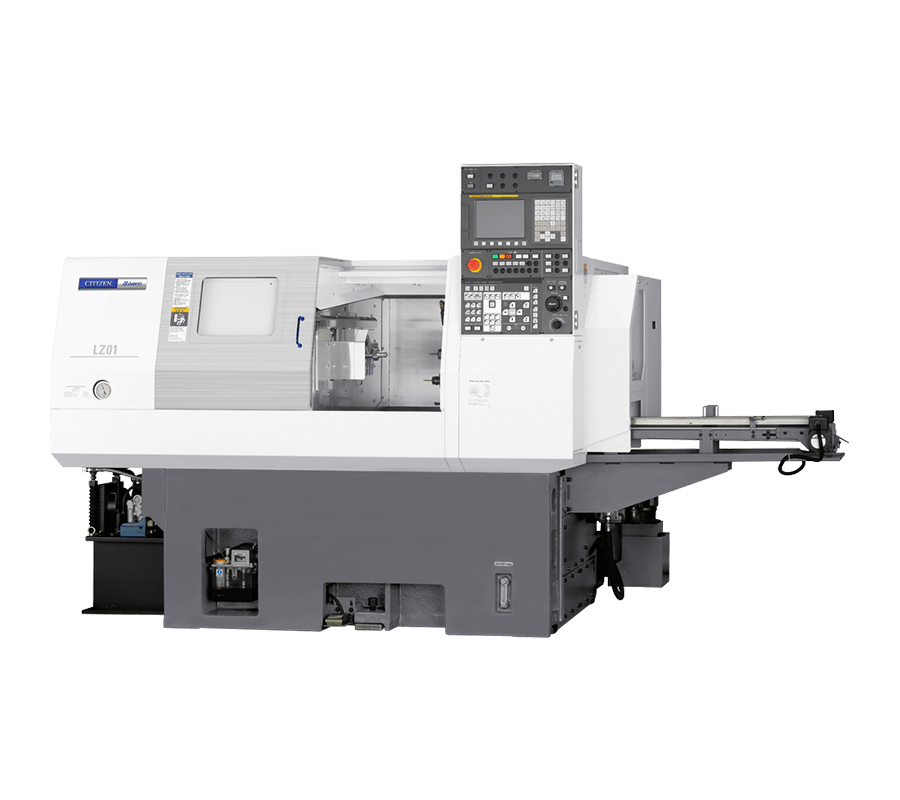

Miyano LZ01
品牌
Miyano
能高速装载的卡盘车床

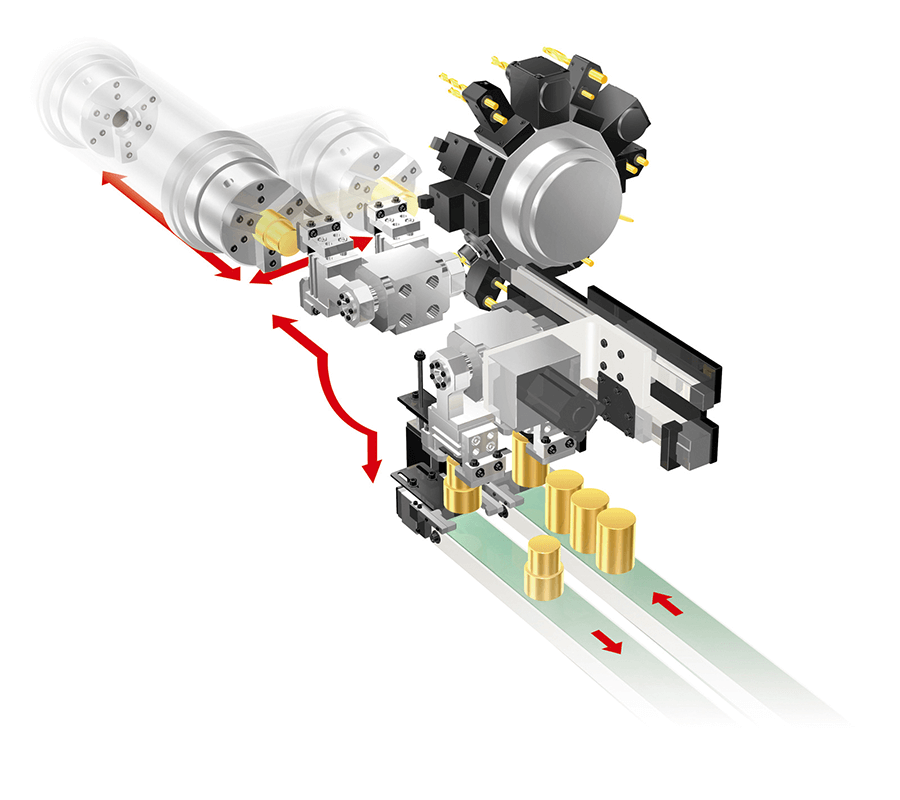

在通用型车床内配备了装载头的高精度卡盘车床。通过装载头与主轴的联动，大幅度缩短了装载时间。

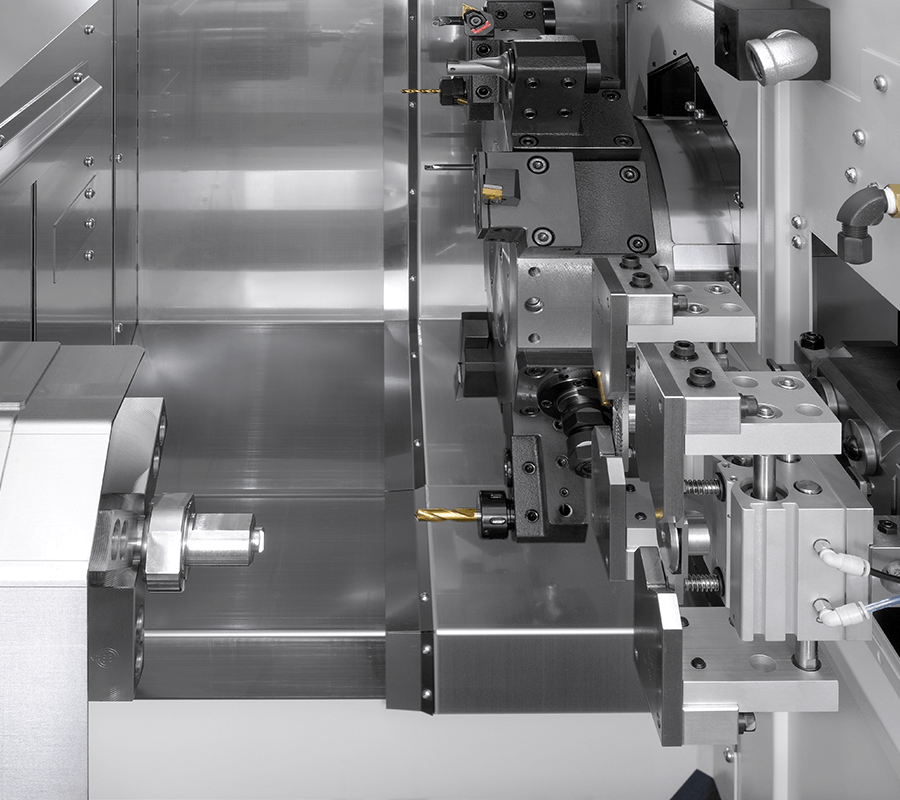

刀具台仅为Y轴的单滑台（01RY），使主轴承担X轴和直线导轨化的Z轴，由此实现了刚性与高速移动的并举
通过以装载头为核心的丰富的系统构成，应对各种自动化需求
产品规格
| 型号 | LZ-01R2 | LZ-01RY2 | |
|---|---|---|---|
| 液压卡盘 | 6" 油压 | ||
| 气动夹盘最大加工直径 | ø70mm | ||
| 静止型筒夹式夹盘最大加工直径 | ø50mm | ||
| 最大加工长度 | 80mm | ||
| 主轴旋转速度 | 60～6,000min-1 | ||
| 主轴马达 | 7.5/5.5kW | ||
| 主轴台移动行程 | X轴 | 245mm | |
| Z轴 | 240mm | ||
| 刀具台形式 | 12角刀塔 | ||
| 刀柄高度 | □20mm | ||
| 开孔钻头刀柄部直径 | ø25mm | ||
| 旋转刀具最大安装数 | 6 | ||
| 移动行程 | Y轴 | ― | ±35mm |
| 最大工作尺寸 | ø70×80mm | ||
| 最大工作质量 | 0.7 kg×2 | ||
| 机床高度 | 1,680mm | ||
| 机床面积 | 2,100×1,555mm | ||
| 机床重量 (本体) | 约3,600kg | 约4,000kg | |
