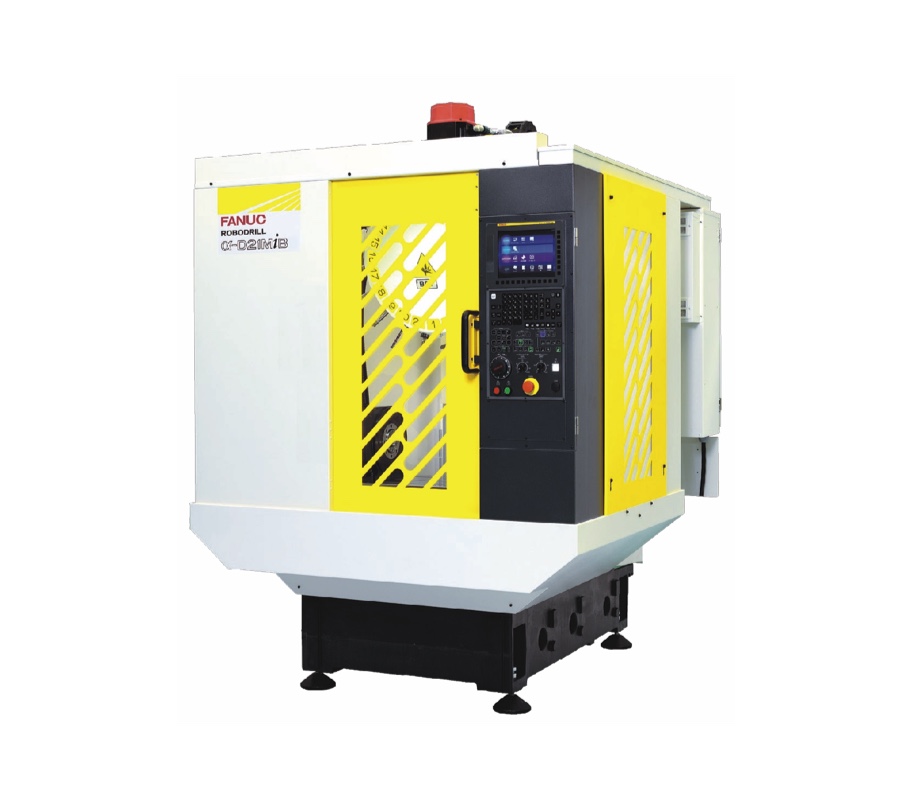

FANUC(小型加工中心) -α-D14MiB / α-D21MiB
品牌
FANUC
FANUC ROBODRILL α-iD系列,是主轴型号为30号的小型加工中心。除了钻孔和攻丝加工外,还可以进行铣削,镗孔加工。装备超高解析度的脉冲编码器,以纳米为单位的插补和回馈,进行高速,高精度,高效率的加工,实现极其平滑的加工表面。
同时附加1轴搭载有同步内装伺服电机的转台 DDR或DDR-T系统,大幅度缩短分度时间,可进行基於直接驱动的无反向间隙的高速丶高精度的同时4轴多面加工
产品规格
| 型号 | robodrill α-D14MiB / robodrill α-D21MiB | |
|---|---|---|
| 容量 | X轴方向移动量（工作台左右） | 500mm |
| Y轴方向移动量（滑鞍前後） | 400mm | |
| Z轴方向移动量（主轴头上下） | 330mm | |
| 从工作台上部到主轴端面的距离 | 150-480mm(没有指定高立柱时） | |
| 工作台 | 作业面的大小（X轴方向xY轴方向） | 650x400mm |
| 工件容许重量 | 300kg（均一载荷） | |
| 作业面的形状 | T槽 公称14x间隔125mmx3个 | |
| 主轴 | 转速 | 100-10,000min-1 |
| 主轴端（公称号） | 7/24锥度 No.30（带有鼓风机） | |
| 进给速度 | 快进速度 | 48m/min(XYZ轴） |
| 切削进给速度 | 1-30,000mm/min | |
| 刀具更换装置 | 刀具更换方式 | 转塔式 |
| 刀具形式 | JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度) | |
| 刀具收放数 | 21刀位：机床为α-D21SiB/D21MiB/D21LiB时 14刀位：机床为α-D14SiB/D14MiB/D14LiB时 | |
| 刀具最大直径 | 80mm | |
| 刀具最大长度 | 250mm (存在规格差异） | |
| 刀具选择方式 | 随机就近 | |
| 刀具最大重量 | 2kg/把（总重23kg)/3kg/把（总重33kg）：α-D21SiB/D21MiB/D21LiB时 2kg/把（总重15kg)/3kg/把（总重22kg）：α-D14SiB/D14MiB/D14LiB时 | |
| 刀具更换时间（切削至切削） | 1.4秒：α-D21SiB/D21MiB/D21LiB （2kg/个之情形） 1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/个之情形） | |
| 电动机 | 主轴电动机 | 11.0kw（1分额定）/3.7kw（连续额定） |
| 精度 | 轴双向定位精确度 | 0.006-0.020mm |
| 轴双向定位反复性 | <0.004mm | |
| 声压水准 | 70dB以下 | |
| 控制装置 | FANUC Series 31i-B | |
| 所需动力源 | 电源 | AC200V ~ AC220V +10 ~ -15%三相50/60Hz ±1Hz万10KVA |
| 气压源 | 0.35~0.55MPα (建议使用0.5MPα)(但为计示力)0.15m3/min(大气压下流量) | |
| 机床尺寸 | 机床高度 | 2,236±10mm(没有指定高立柱时) |
| 占地面积 | 1,615 X 2,040mm | |
| 机床重量 | 约2,000KG | |
