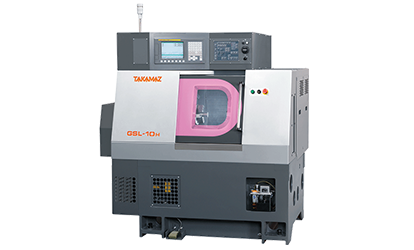

TAKAMAZ GSL-10H
品牌
TAKAMAZ
TAKAMAZ － GSL-10H
– 行程可调回转油压缸标准装配
– 通过确认自动条件功能, 可防范设备故障
– 实现了站在操作人员视线的设计
产品规格
| 型号 | GSL-10H | |
|---|---|---|
| 功率 | 最大加工直径 (mm) | ø180 |
| 最大加工长度 (mm) | 190 | |
| 最大棒材直径 (mm) | ø26(中空) | |
| 夹头尺寸 (英寸) | 弹生夹头,6 | |
| 主轴 | 主轴端形状 (JIS) | A2-5 |
| 主轴轴受内径 (mm) | ø75 | |
| 主轴贯穿孔径 (mm) | ø46 | |
| 主轴回转速度 (min-1) | Max. 4,500 | |
| 刀架 | 刀架形状 | 8角刀塔 |
| 角刀具 (mm) | □20 | |
| 镗孔持刀座内径 (mm) | ø25 | |
| 最大移动量 (mm) | X:120 | |
| 快进速度 (m/min) | Z:230 Z:18 | |
| 马达 | 主轴马达 （kW） | AC5.5 / 3.7 |
| 进给马达 （kW） | X:AC0.75 Z:AC1.2 | |
| 切削油马达 (kW) | AC0.25 | |
| 液压马达 (kW) | AC0.75 | |
| 尺寸 | 长 X 宽 X 高 (mm) | 1,610 × 1,390 × 1,585 |
| 主体总重量 (kg) | 1620 | |
| 总电源容量 | KVA | 12 |
| 控制系统 | TAKAMAZ & FANUC 0i Mate-TD | |
