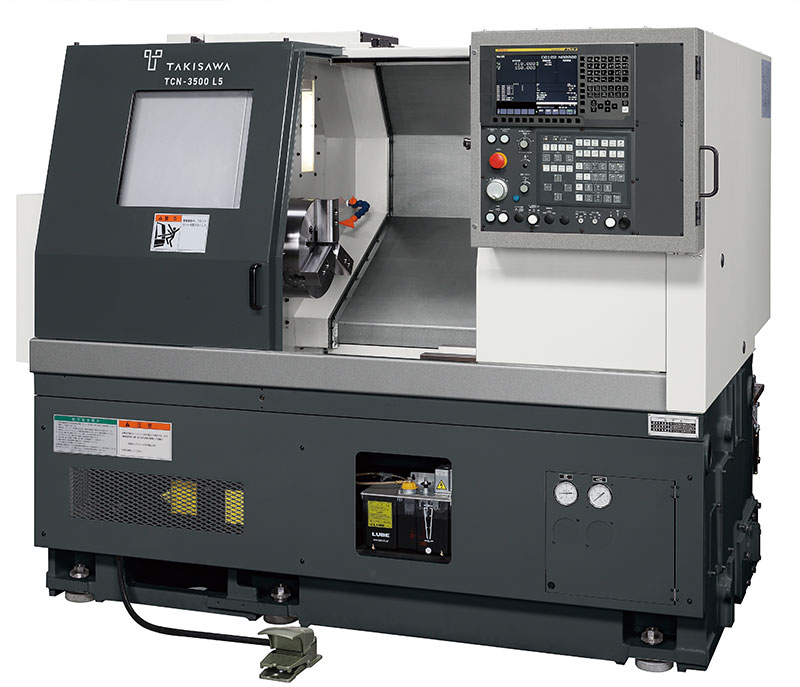

TAKISAWA – TCN3500
品牌
TAKISAWA
凭借丰富的自动化加工绩效，
可满足多样性的生产需求。
支持12”/10”卡盘、车削/铣削/自动化
实现了顶级的高刚性和强劲动力
标准的紧凑型机床具有最佳的平衡结构
滑动面全部采用高刚性高精度的矩形导轨。
备有8角刀塔和10角刀塔和12角刀塔和铣削工具的杆式12角刀塔。
节能
产品规格
| （车削） | |||||||
|---|---|---|---|---|---|---|---|
| TCN-3500 L5 | TCN-3500 L10 | ||||||
| 卡盘尺寸 | inch | 12, 10 | 12, 10 | ||||
| 刀架形式 | 8工位刀架 （直装式） | 10工位刀架 （直装式） | 12工位刀架 （直装式） | 8工位刀架 （直装式） | 10工位刀架 （直装式） | 12工位刀架 （直装式） | |
| 最大加工直径 | mm | φ430 | φ460 | φ430 | φ460 | ||
| 最大加工长度 | mm | 485 | 510 | 985 | 1010 | ||
| 棒料加工直径 *1 | mm | φ88 [OP. φ108] | φ88 [OP. φ108] | ||||
| 主轴转速 | min-1 | 2500 [OP. 3000] | 2500 [OP. 3000] | ||||
| 旋转刀具转速 | min-1 | - | - | ||||
| 快速进给速度 | m/min | X : 16 / Z : 24 | X : 16 / Z : 24 | ||||
| 主轴电机 （30分钟/连续） | kW | 15/11 | 15/11 | ||||
| 旋转刀具主轴电机 （15分钟/连续） | kW | - | - | ||||
| 机床高度 | mm | 1802 | 1802 | ||||
| 占地面积 | mm | 2000×1768 | 3450×1833 | ||||
| 机床重量 | kg | 4000 | 5000 | ||||
