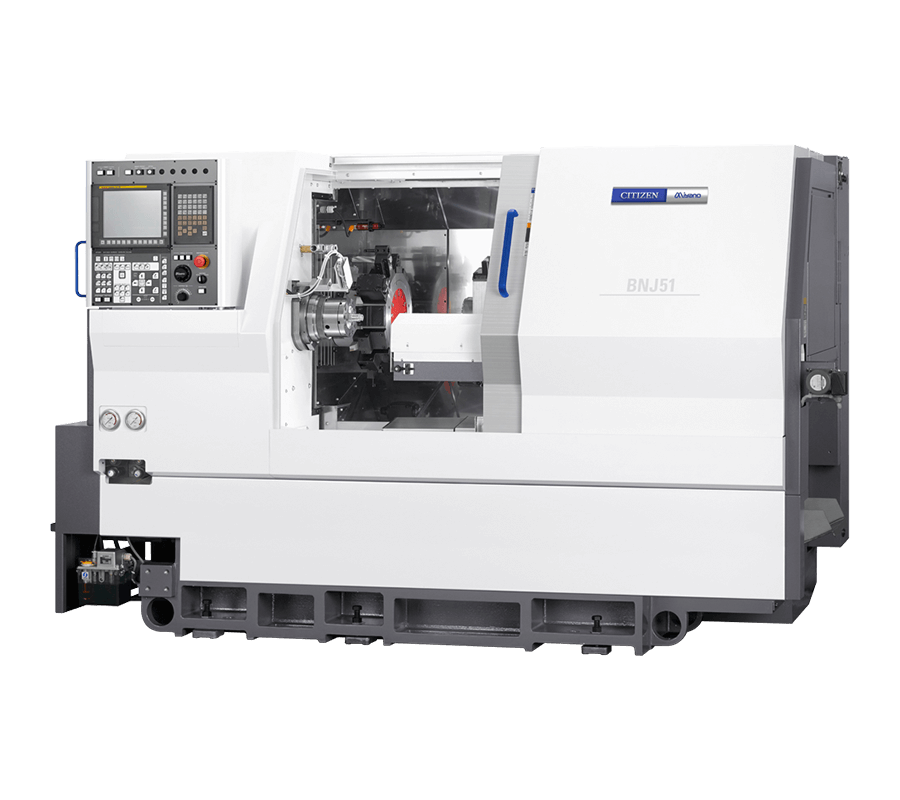

Miyano BNJ-42/51
品牌
Miyano

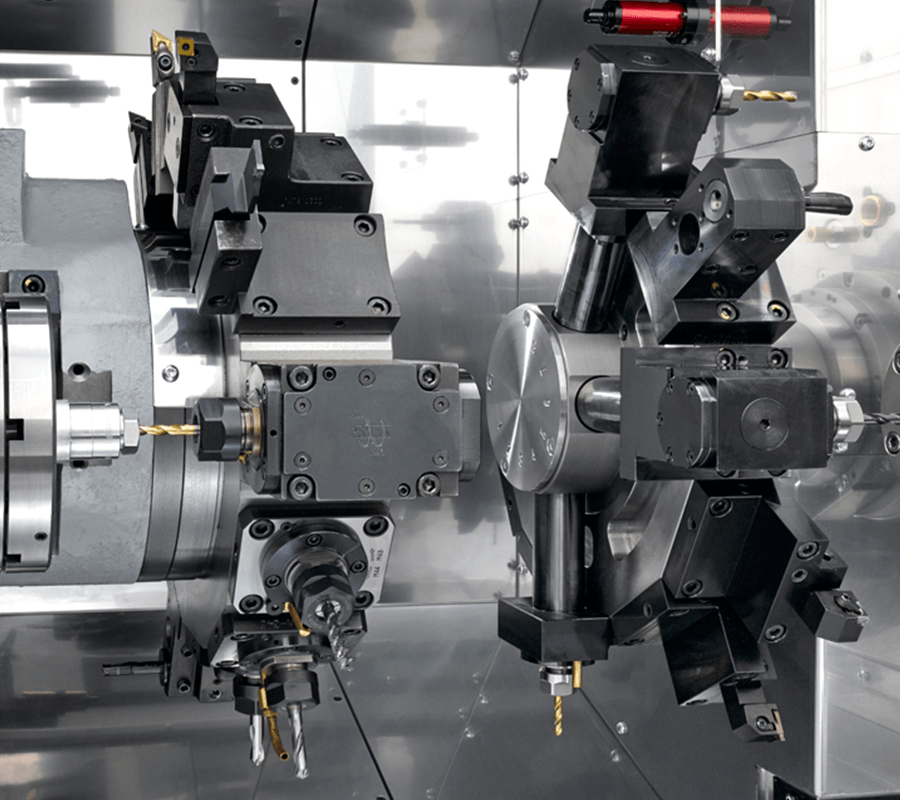

通过具有独特形状的背面工作转塔，大幅度削减了空转时间
除了左右同时加工外,还能采用重叠加工，实现了高效率加工。大幅度缩短了加工时间。此外，SY型还能完成复合加工。

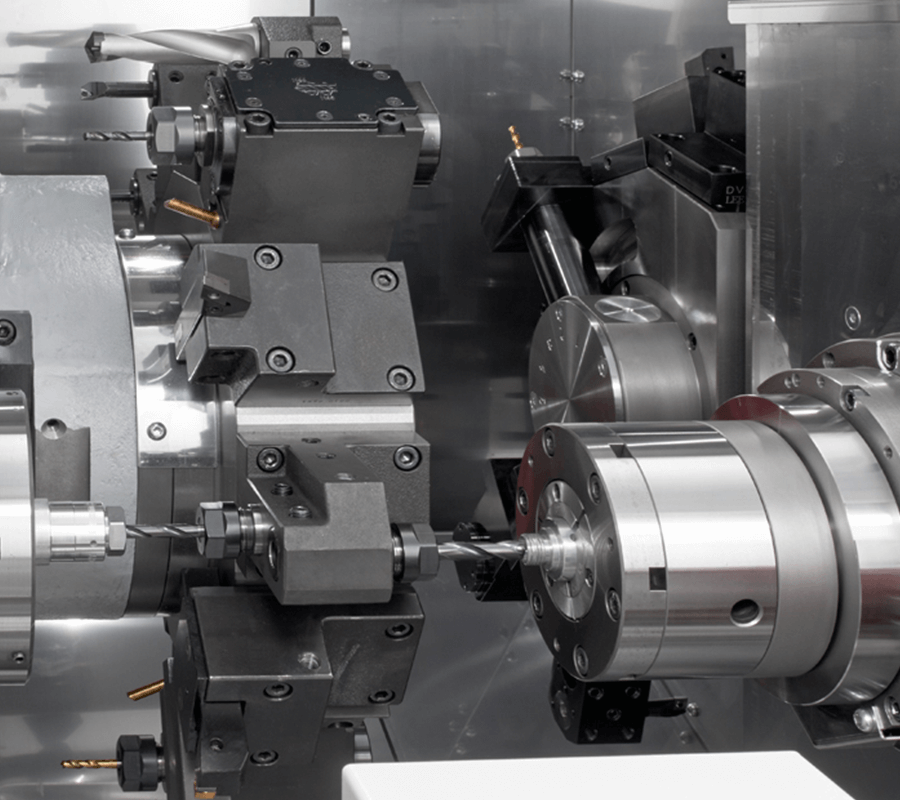

相对于主轴加工,通过副主轴的移动可实现重叠控制加工
通过偏芯夹具,可实现偏心零件的复合加工
利用主刀塔的Y轴功能，使侧面加工变得更为简单，大直径螺孔以及凹凸部的加工得以实现
产品规格
| 型号 | BNJ-42S6 | BNJ-42SY6 | BNJ-51SY6 | ||
|---|---|---|---|---|---|
| 加工能力 | 标准加工长度 | SP1&SP2 | 100mm | ||
| 标准加工径 (把握径) | SP1/SP2 | ø42mm/ø42mm | ø51mm/ø42mm | ||
| 主轴 | 主轴旋转速度 | SP1 | 60～6,000 min-1 | 50～5,000 min-1 | |
| SP2 | 50～5,000 min-1 | ||||
| 弹簧夹筒型 | SP1 | H-S20、DIN173E | H-S22、DIN177E | ||
| SP2 | JPN、H-S16、DIN171E | ||||
| 气动卡盘型 | SP1/SP2 | 5"/5"中空 | 6"/5"中空 | ||
| 刀具台 | 刀具台形式 | HD1 | 12角转塔 | ||
| HD2 | 8角转塔 | ||||
| 旋转刀具(Opt.) | 旋转刀具最大安装数 | HD1 | MAX.12 | ||
| HD2 | MAX.4 | ||||
| 旋转速度 | HD1 | 6,000 min-1 | |||
| HD2 | 3,000 min-1 | ||||
| 最大钻孔直径 | HD1 | ø13mm | |||
| HD2 | ø10mm | ||||
| 最大攻丝直径 | HD1 | M12×1.75 | |||
| HD2 | M10×1.0 | ||||
| 移动行程 | 刀塔移动行程 | X1轴 | 165mm | ||
| Z1轴 | 246mm | ||||
| Y轴 | - | ±40mm | |||
| 主轴移动行程 | X2轴 | 85mm | |||
| Z2轴 | 590mm | ||||
| 电动机 | 主轴马达 | SP1 Cs | 15/11kw (15分/连续) | ||
| SP2 Cs | 7.5/5.5kw (15分/连续) | ||||
| 机床大小 | 机床高度 | 1,700mm | |||
| 机床面积 | 2,840×1,560mm (无切片输送机) | ||||
| 机床重量 | 5,300kg | ||||
