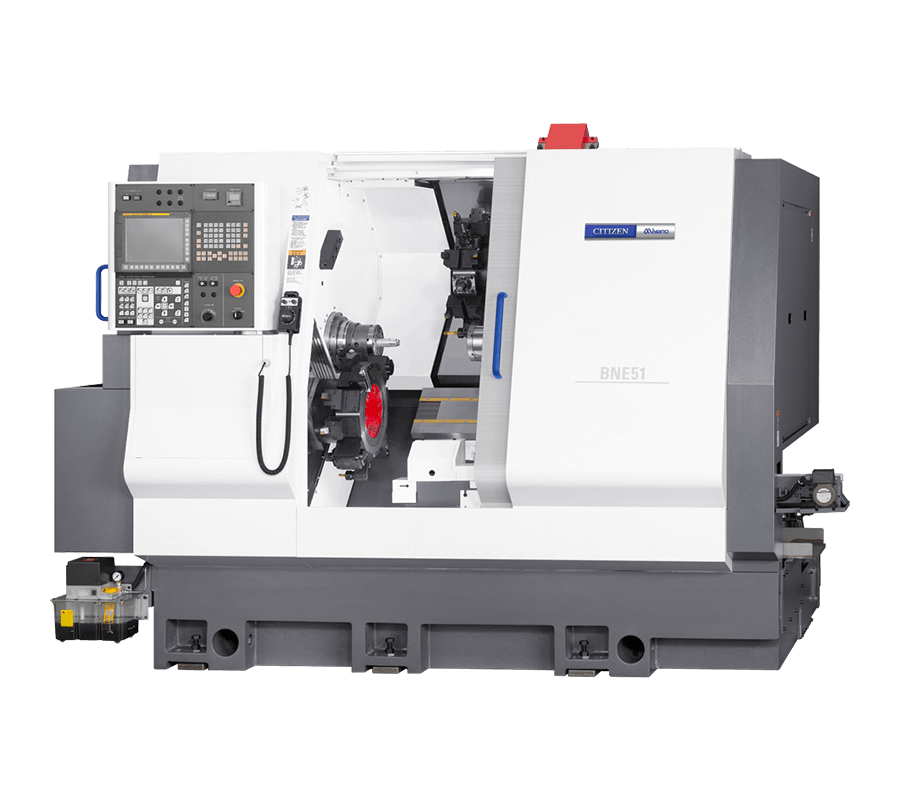

Miyano BNE-42/51
品牌
Miyano
因高刚性、高精度而博得好评的BNE系列
以高刚性、高精度为特征的BNE系列。S式通过左右同时复合加工发挥了高生产性，SY型通过上部转塔的Y轴实现了高度复合加工。

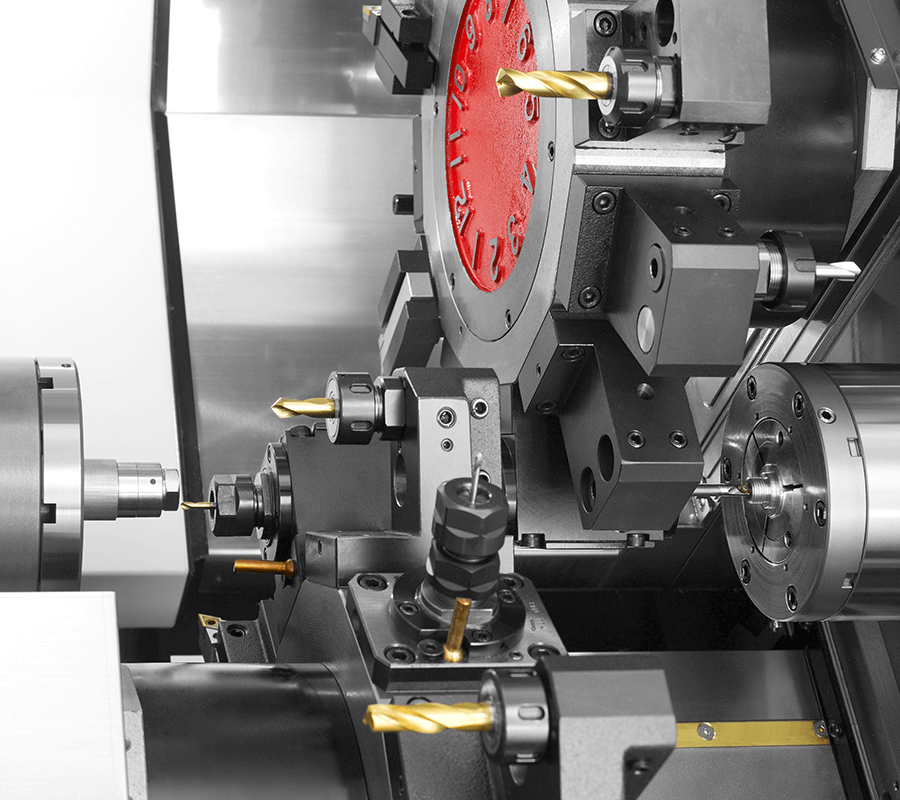

双主轴,双刀塔结构可加工复杂工件的成品加工,以及工序与加工时间的减少得以实现

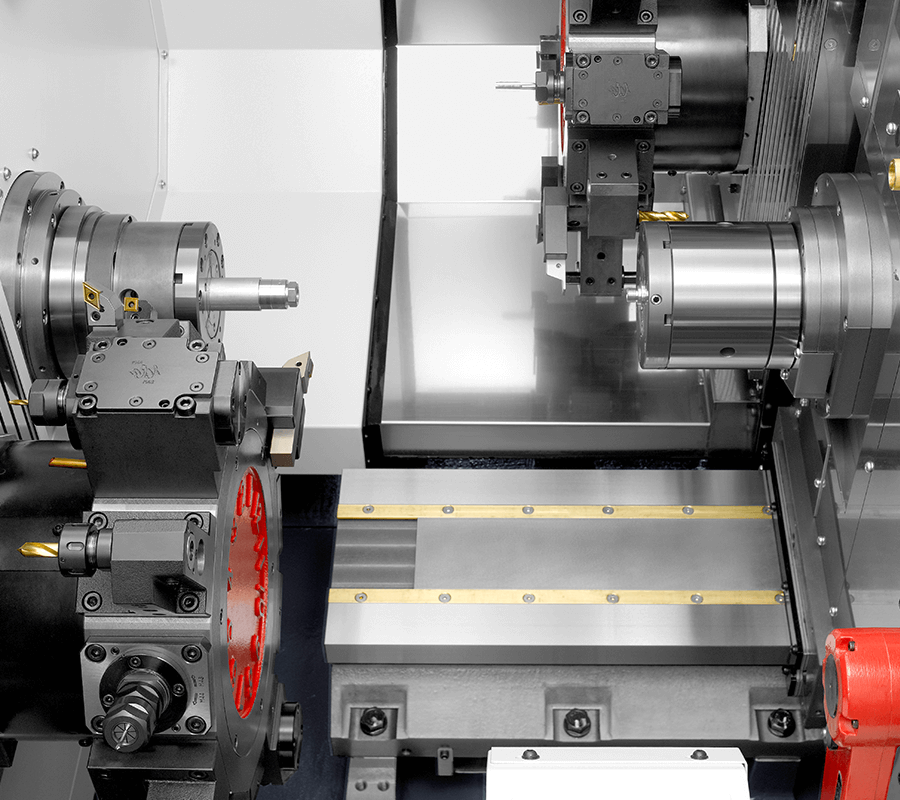

通过上下刀塔的平衡切削、复合切削、旋转刀具的差速切削，缩短加工时间
产品规格
| 型号 | BNE-42S6 | BNE-51S6 | BNE-42SY6 | BNE-51SY6 | ||
|---|---|---|---|---|---|---|
| 液压卡盘 | SP1/SP2 | 5"/5" 油压 | 6"/5" 油压 | 5"/5" 油压 | 6"/5" 油压 | |
| 棒材最大加工直径 | SP1 | ø42mm | ø51mm | ø42mm | ø51mm | |
| SP2 | ø42mm | |||||
| 标准加工长度 | SP1 | 90mm | ||||
| 刀具台形式 | HD1 | 12角刀塔 | ||||
| HD2 | 12角刀塔 | |||||
| 移动行程 | HD1 | X1轴 | 175mm | |||
| Z1轴 | 380mm | |||||
| Y 轴 | - | ±40mm | ||||
| HD2 | X2轴 | 145mm | ||||
| Z2轴 | 175mm | |||||
| R主轴移动行程 | 450mm | |||||
| 刀柄高度 | □20mm | |||||
| 开孔钻头刀柄部直径 | ø25mm | |||||
| 旋转刀具最大安装数 | 12+12 | |||||
| 主轴旋转速度 | SP1 | 6,000 min-1 | 5,000 min-1 | 6,000 min-1 | 5,000 min-1 | |
| SP2 | 5,000 min-1 | |||||
| 主轴马达 | SP1 | 15/11kW | ||||
| SP2 | 5.5/3.7kW | |||||
| 机床高度 | 1,925mm | |||||
| 机床面积 | 2,690×2,160mm | |||||
| 机床重量 | 7,600kg | 7,800kg | 7,600kg | 7,800kg | ||
