Miyano RL03
品牌
Miyano

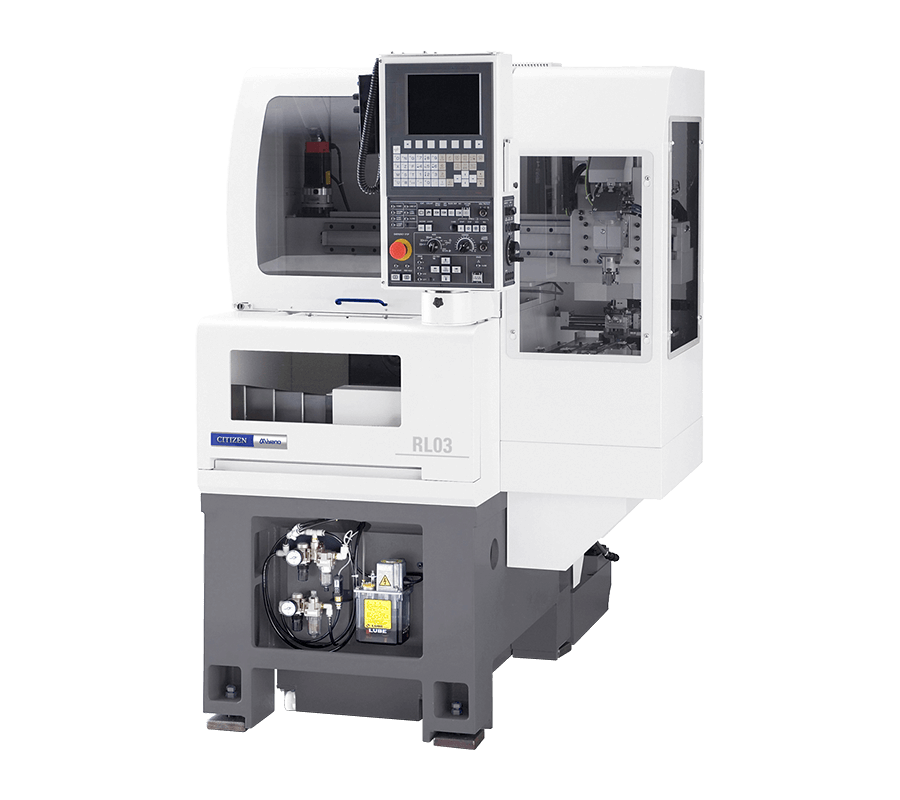

在全宽700mm的省空间的同时凝聚了能实现高精度的功能

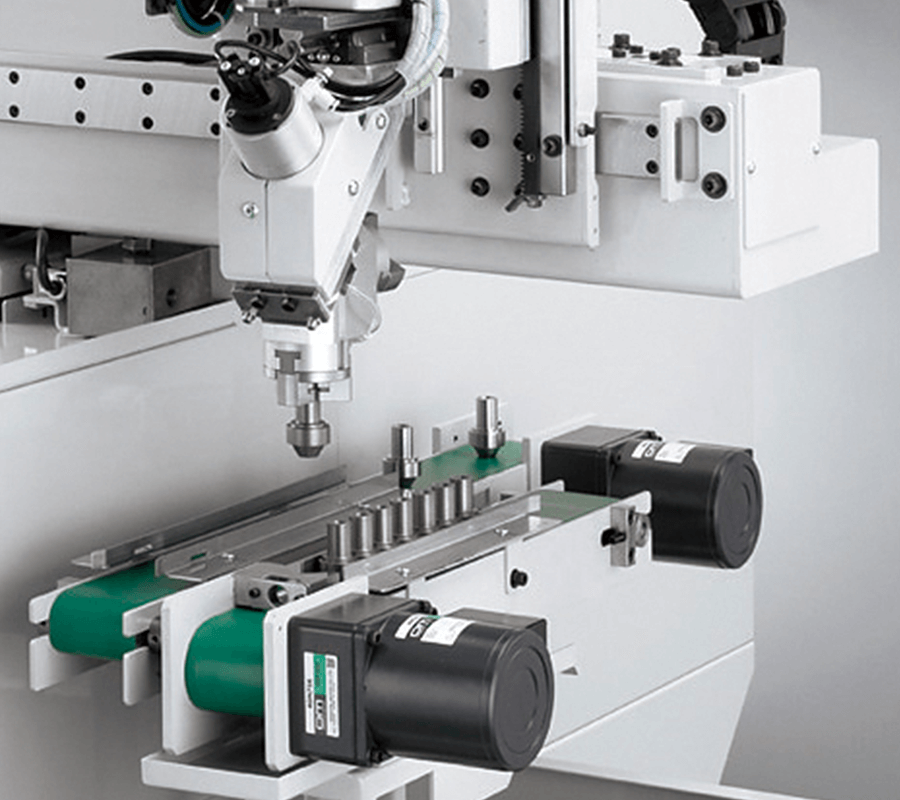

通过紧凑的设计缩短了工厂的生产线。还能通过高速门型装载机和IN/OUT储藏库等外围设备的组合适应各种各样的自动化需求。
滑动轴采用弹性较少的高刚性线性导轨，使动作更为顺滑

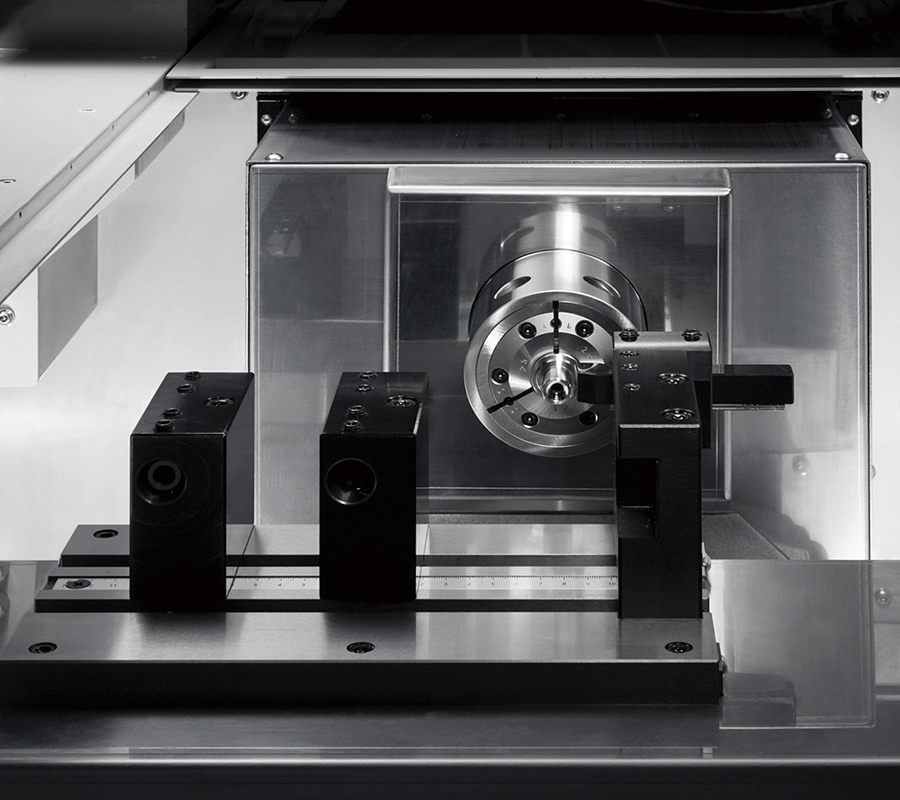

利用带有强制冷却功能的内置轴、内置感应器，无皮带式的传动使轴的运转稳定从而得到高精度的加工效果
产品规格
| 型号 | RL03 | ||
|---|---|---|---|
| 加工能力 & 夹具系统 | 气动夹盘 | 气动 | 3"(4")精密夹盘 |
| 膜片式夹具 | 气动 | 4" | |
| 弹簧筒夹最大口径 | 静止型 (衬垫方式) | ø35mm | |
| 拉出型 (衬垫方式) | ø40mm | ||
| 最大加工长度 | 50mm | ||
| 主轴 | 主轴马达 | 15分/连续 | 2.2/1.5 kW |
| 主轴旋转速度 | 80～8,000min-1 | ||

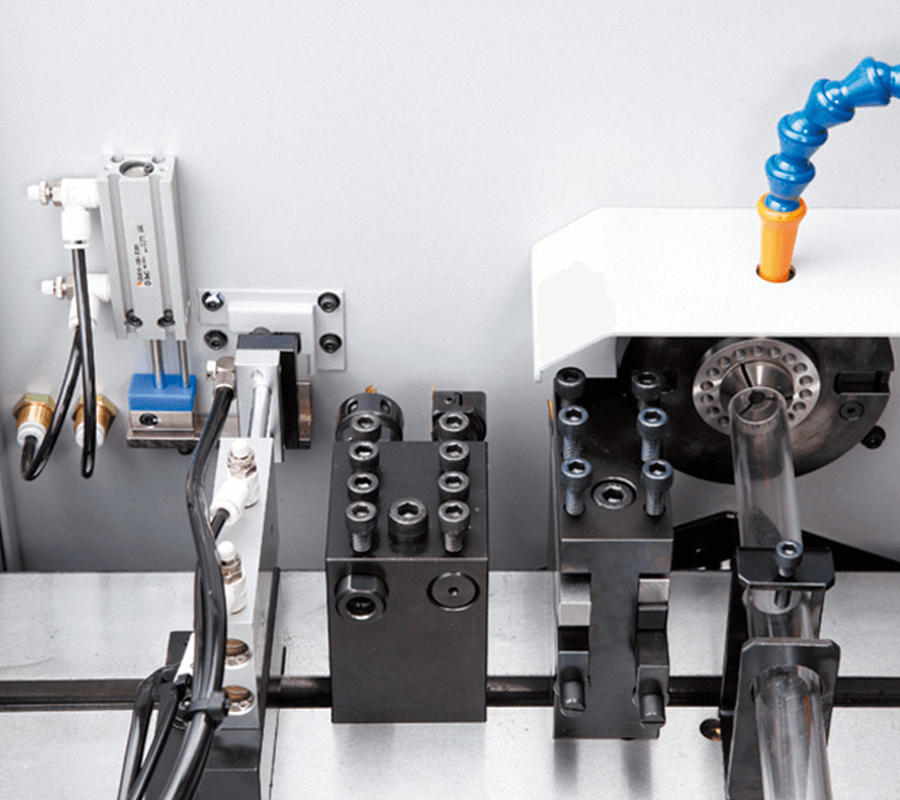

| 刀具台 | 刀具台形式 | 水平直线转塔 | |
| 刀柄高度 | □10mm、□12mm、（□16mm） | ||
| 开孔钻头刀柄部直径 | ø20mm | ||
| 刀具台移动行程 | X轴 | 180mm | |
| Z轴 | 200mm | ||
| 机床大小 | 机床高度 | 1,600mm | |
| 主轴中心高度 | 875mm | ||
| 所需面积 (开口×进深) | 700mm×1,480mm | ||
| 机床重量 (本体) | 1,500kg | ||
