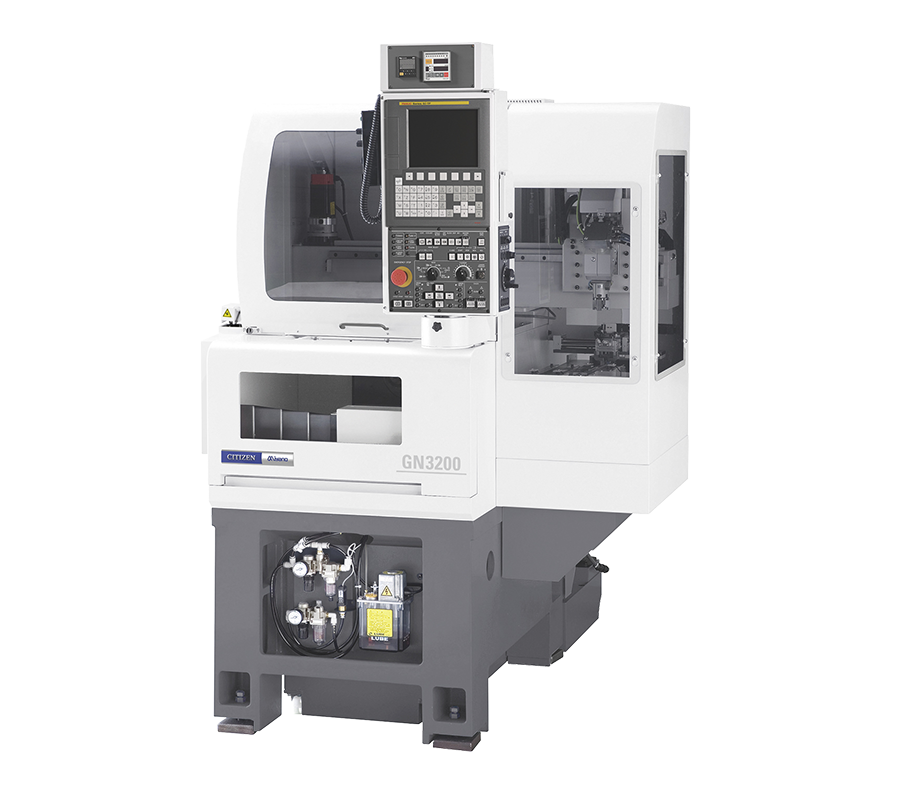

Miyano GN3200
品牌
Miyano
高精度、省空间、高速装载的卡盘车床
是继承了传统的高精度设计的省空间高精度卡盘车床。

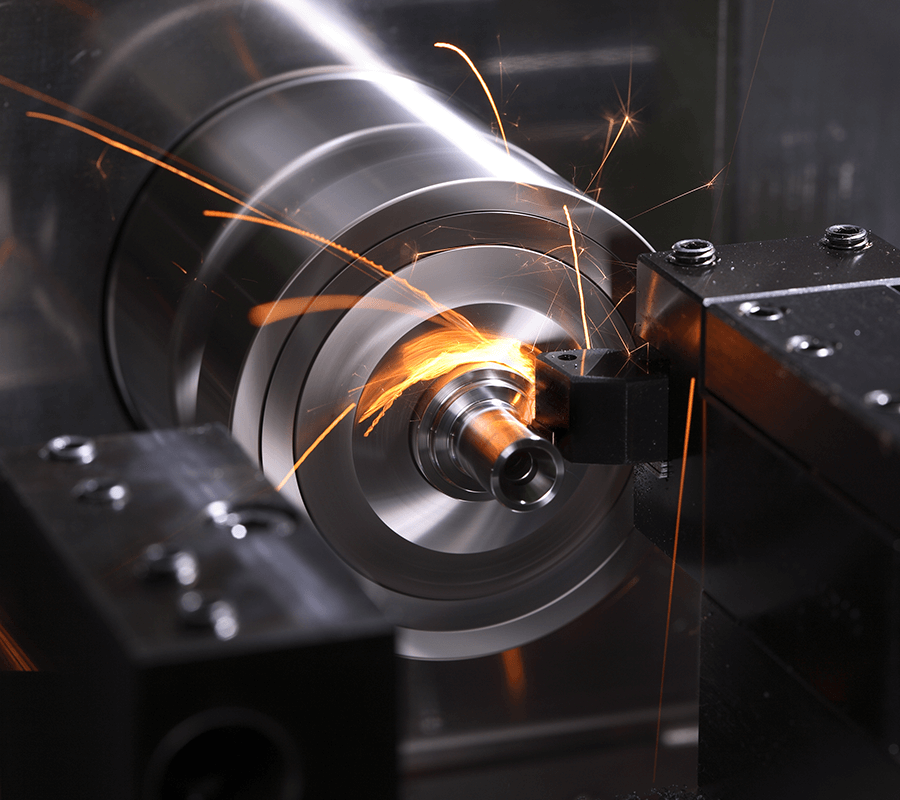

发挥出高精度的定位和出众的形状精度。
通过衰减性较高的单滑结构以及润滑油输出控制，提高微动性能，将无效行程缩减到近乎于零
通过与最快上下料时间达到3.5秒的高速行架式机械手、IN/OUT工件储备器等周边器具的组合，可应对各种自动化的需求
产品规格
| 型号 | GN-3200 | ||
|---|---|---|---|
| 加工能力 & 夹具系统 | 气动卡盘 | 气动 | 3"(4") 精密卡盘 |
| 膜片式夹具 | 气动 | 4" | |
| 筒夹卡盘最大口径 | 静止型 (衬垫方式) | ø35mm | |
| 拉出型 (衬垫方式) | ø40mm | ||
| 最大加工长度 | 50mm | ||
| 主轴 | 主轴马达 | 15分 / 连续 | 2.2 / 1.5 kW |
| 主轴旋转速度 | 80～8,000 min-1 | ||

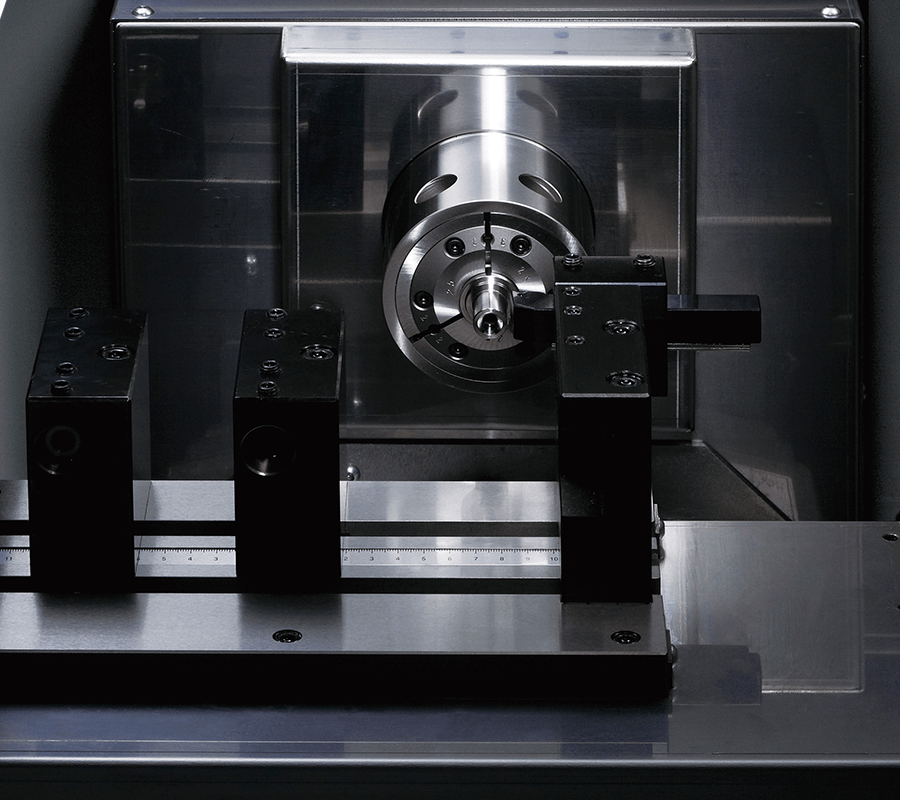

| 刀具台 | 刀具台形式 | 水平直线转塔 | |
| 刀柄高度 | □10mm、□12mm、□16mm | ||
| 开孔钻头刀柄部直径 | ø20mm | ||
| 刀具台移动行程 | X轴 | 180mm | |
| Z轴 | 200mm | ||
| 机床大小 | 机床高度 | 1,600mm | |
| 主轴中心高度 | 875mm | ||
| 所需面积 (开口×进深) | 700mm×1,460mm | ||
| 机床重量 (本体) | 1,500kg | ||
