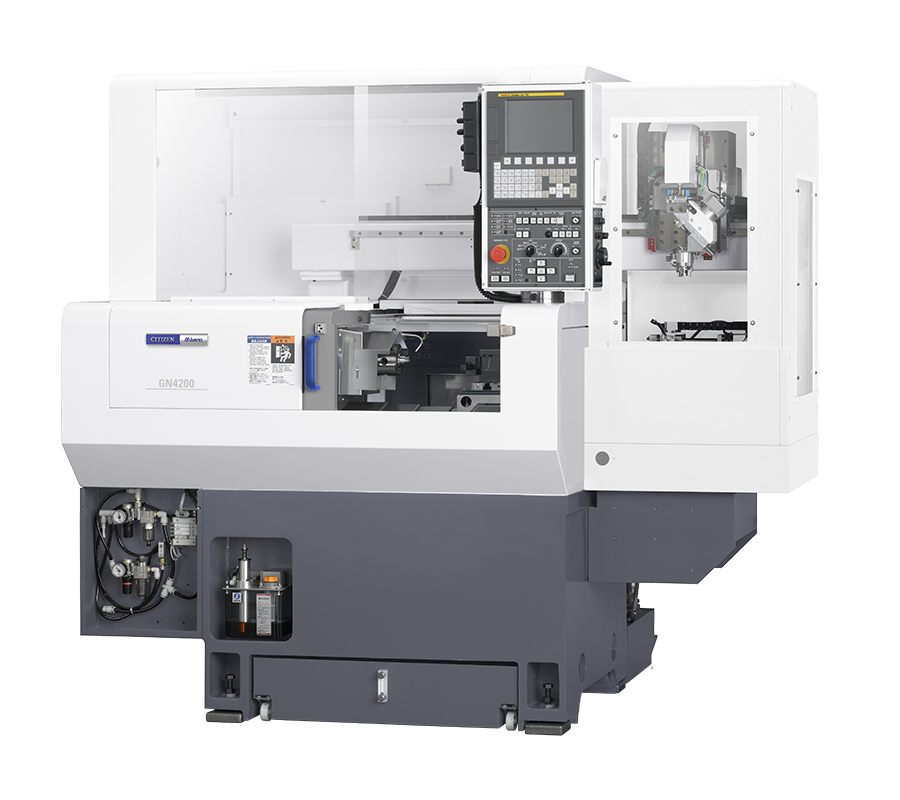

Miyano GN4200
品牌
Miyano
通过扩大的滑台行程和进给速度高速化实现了进一步的进化
以小径工件的高精度加工为目标，在具有左右热对称的基本构成的机床基础上搭载热影响小的翼式固定型主轴。是进一步发展的高精度卡盘车床。

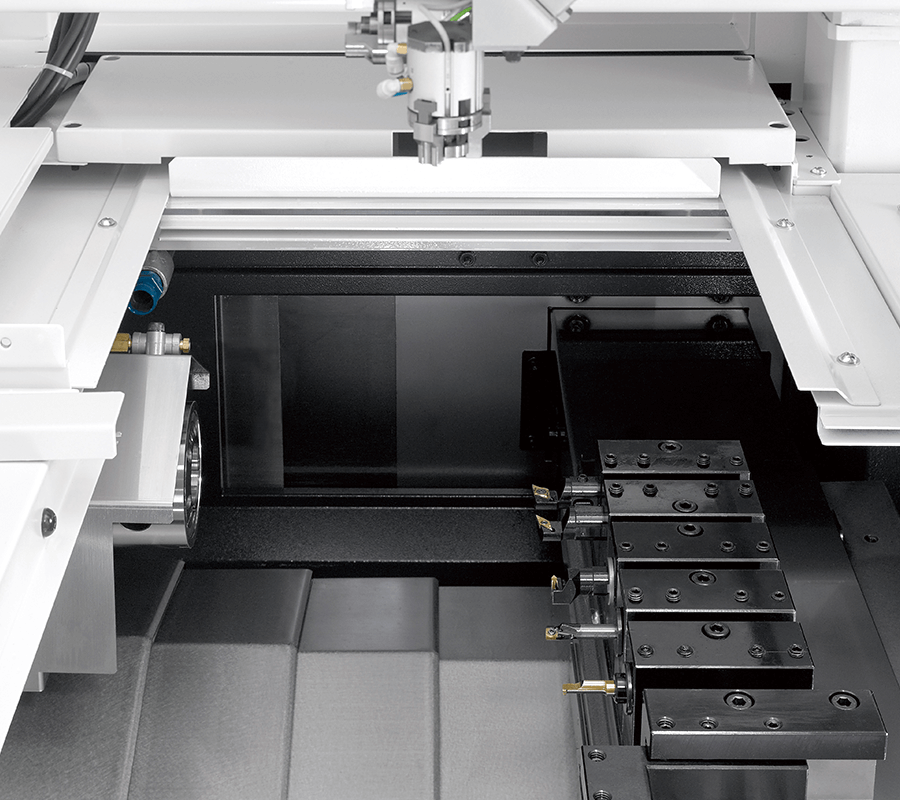

与原有机型相比，刀具台的X轴方向导轨行程增加了50mm，可安装更多的刀具
快速进给速度比原来快了1.5倍，使切削时间大幅缩短
产品规格
| 型号 | GN-4200 | ||
|---|---|---|---|
| 加工能力 & 夹具系统 | 加工直径 | 超高精度气动夹盘 | ø45mm |
| 抽拉型弹簧筒夹 | ø40mm (静止型ø35mm) | ||
| 最大加工长度 | 80mm | ||
| 主轴 | 主轴马达 | 15分 / 连续 | 5.5 / 3.7kW |
| 主轴旋转速度 | 8,000 min-1 | ||
| 导轨 | 刀具台的形式 | 水平排刀 | |
| 导轨形式 | X轴 | 燕尾形导轨 | |
| Z轴 | 燕尾形导轨 | ||
| 导轨行程 | X轴 | 300mm | |
| Z轴 | 250mm | ||
| 机床大小 | 机床高度 | 1,695mm | |
| 所需面积 | W1,350mm×D1,325mm | ||
| 机床重量 (本体) | 1,500kg | ||
