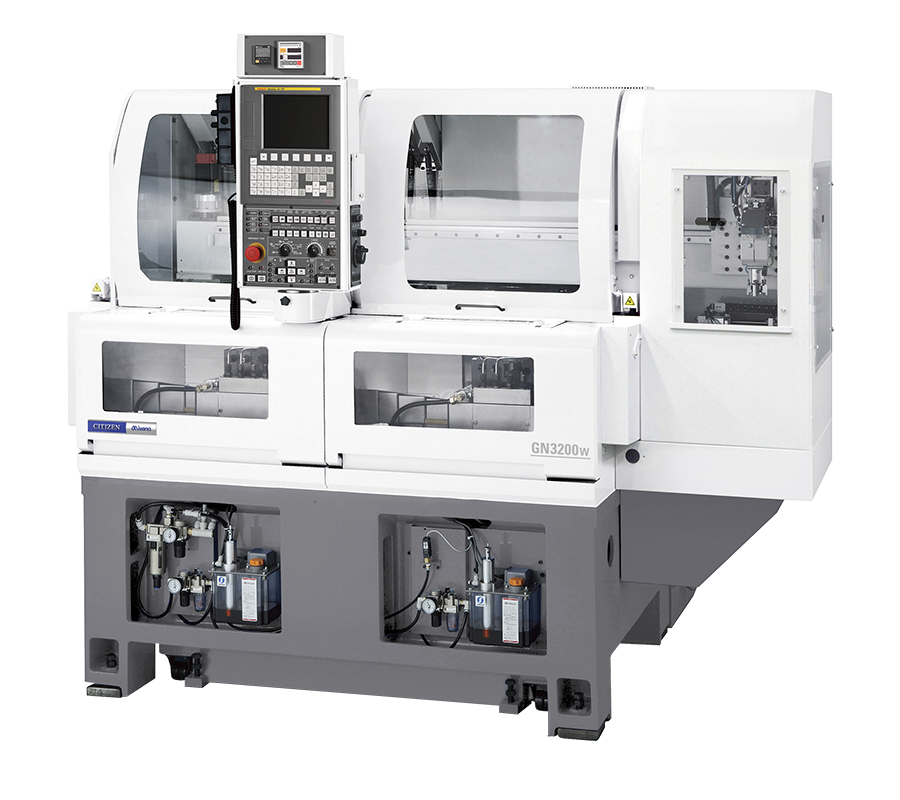

Miyano GN3200W
品牌
Miyano
将两台GN-3200型的功能集中为1台。实现了生产性的进一步提高
高精度、省空间、高速装载的GN-3200。通过将两台的功能集中在1台上，实现了生产性的提高。此外，机械宽度比本公司以往机型浓缩了33%，所用占地面积也削减了27%，成功实现了省空间化。

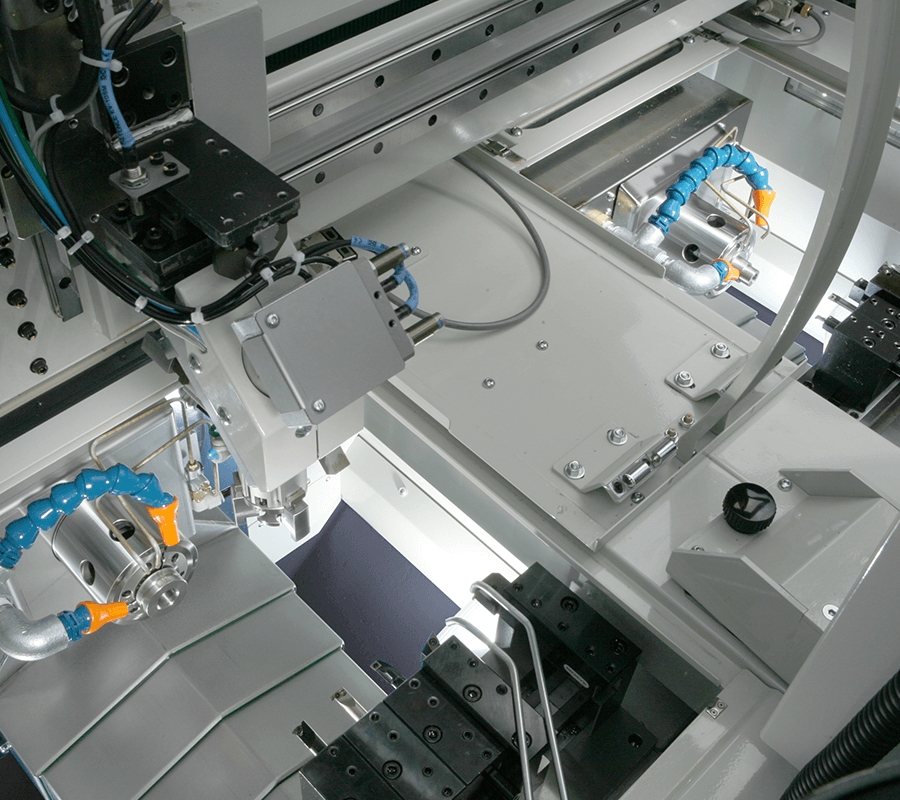

可选择单臂式,双臂式的高速行架式机械手与IN/OUT工件储备器等周边装置的组合，应对各种自动化需求
产品规格
| 型号 | GN-3200W | ||
|---|---|---|---|
| 加工能力 & 夹具系统 | 气动卡盘 | 气动 | 3"(4")精密卡盘 |
| 膜片式夹具 | 气动 | 4" | |
| 筒夹卡盘最大口径 | 静止型 (衬垫方式) | ø35mm | |
| 拉出型 (衬垫方式) | ø40mm | ||
| 最大加工长度 | 50mm | ||
| 主轴 | 主轴数 | 2 | |
| 主轴马达 (15分/连续) | L/R 主轴 | 2.2 / 1.5kW | |
| 主轴旋转速度 | L/R 主轴 | 80～8,000 min-1 | |
| 刀具台 | 刀具台数 | 2 | |
| 刀具台形式 | 水平直线转塔 | ||
| 刀柄高度 | □10mm、□12mm、□16mm | ||
| 开孔钻头刀柄部直径 | ø20mm | ||
| 刀具台移动行程 | X1轴、X2轴 | 180mm | |
| Z1轴、Z2轴 | 200mm | ||
| 机床大小 | 机床高度 | 1,600mm | |
| 主轴中心高度 | 875mm | ||
| 所需面积 (开口×进深) | 1,400mm×1,477mm | ||
| 机床重量 (本体) | 2,650kg | ||
