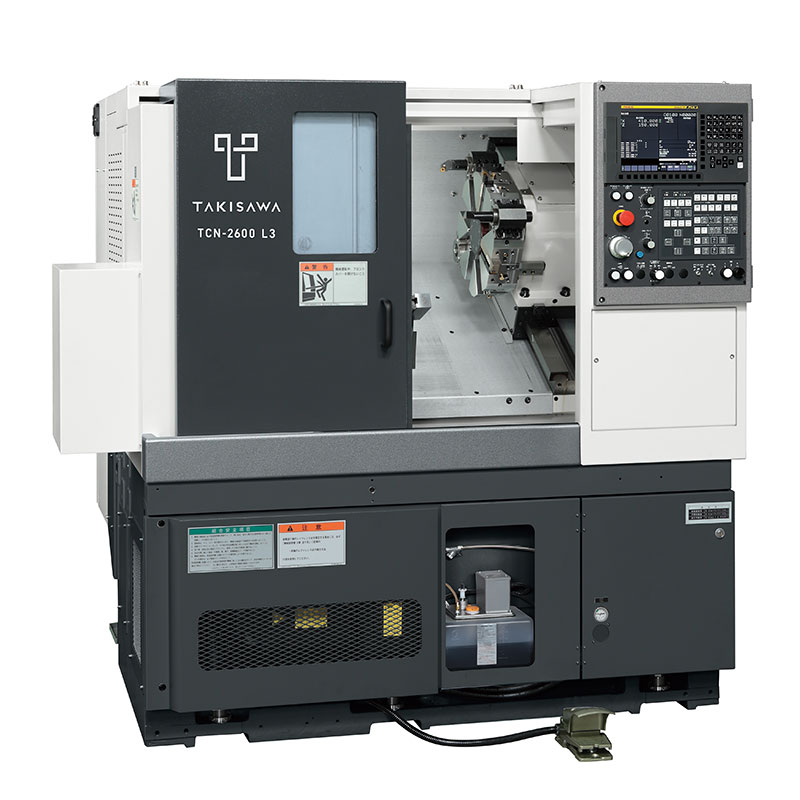

TAKISAWA – TCN2600
品牌
TAKISAWA
由于10英寸TCN的高切削性能和通用性，
成为全球热点产品！
滑动面全部采用高刚性高精度的矩形导轨。
通过重新修改与主轴电机的减速比，
比起过去的机型提高了连续额定扭矩。
备有8角刀塔和铣削工具的杆式12角刀塔。
高刚性油压尾座对应（选项）
产品规格
| （车削） | （车削＆车铣） | ||||
|---|---|---|---|---|---|
| TCN-2600 L3 | TCN-2600 L6 | TCN-2600CM L3 | TCN-2600CM L6 | ||
| 卡盘尺寸 | inch | 10 | 10 | 10 | 10 |
| 刀架形式 | 8工位刀架 （直装式） | 8工位刀架 （直装式） | 旋转刀具式 12工位刀架 | 旋转刀具式 12工位刀架 | |
| 最大加工直径 | mm | φ400 | φ400 *2 | φ280 | φ280 |
| 最大加工长度 | mm | 250 | 550 | 158 | 458 |
| 棒料加工直径 *1 | mm | φ74 [OP. φ90] | φ74 [OP. φ90] | φ74 [OP. φ90] | φ74 [OP. φ90] |
| 主轴转速 | min-1 | 3200 [OP. 2500] | 3200 [OP. 2500] | 3200 [OP. 2500] | 3200 [OP. 2500] |
| 旋转刀具转速 | min-1 | - | - | 6000 | 6000 |
| 快速进给速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 | X : 24 / Z : 30 | X : 24 / Z : 30 |
| 主轴电机 （30分钟/连续） 广域电机 | kW | 11/9 | 11/9 | 11/9 | 11/9 |
| 旋转刀具主轴电机 （15分钟/连续） | kW | - | - | 5.5/3.7 | 5.5/3.7 |
| 机床高度 | mm | 1700 | 1700 | 1700 | 1700 |
| 占地面积 | mm | 1800×1543 | 2095×1543 | 1800×1543 | 2095×1543 |
| 机床重量 | kg | 2700 | 3200 | 2800 | 3300 |
