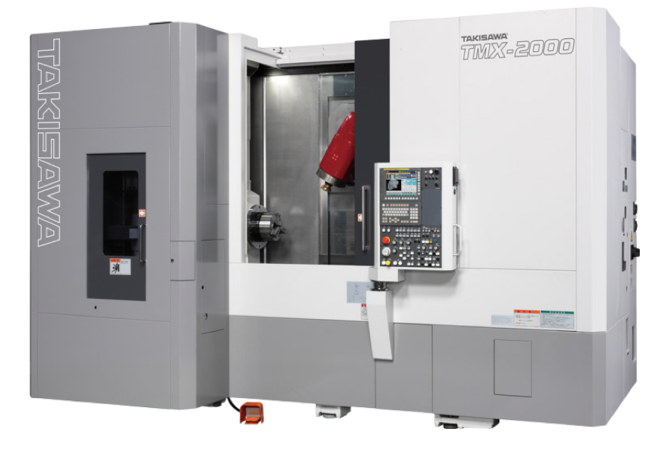

TAKISAWA – TMX2000
品牌
TAKISAWA
– 确保了大的轴向行程的可操作性和安全性 扩展目标工件的范围！
可实现较大的轴向行程，X轴为640 mm，Y轴为230 mm，Z轴为690 mm。由于具有大行程，通过C轴（主轴）固定，一次夹紧就可以完成高度精确的机械加工如铣削加工和端面钻孔。
– 通过整合加工范围和减少加工刀具，使效率更高。
刀具主轴分度功能（B轴）扩大了加工范围并可以轻松地应对各种工件。刀具主轴可以进行高精度分度每1°的±130°，允许一个刀具整合不同的工艺流程。
– 高品质的车削加工
车刀通过刀具主轴铣削主轴的高度精确的分度耦合定位并固定到刀具主轴上，而且外径车削可以使用多功能刀具。
产品规格
| 型号 | TMX-2000 | TMX-2000S | |
|---|---|---|---|
| 右主轴箱 | - | ● | |
| 尾座（NC伺服型） | ● | - | |
| 卡盘尺寸 | 8 inch | 8+8 inch | |
| 刀架形式 | ATC | ATC | |
| 最大加工直径 | φ500 mm | ||
| 最大加工长度 *1 | 610 mm | ||
| 棒料加工直径（左主轴） *2 | φ65 mm | ||
| 棒料加工直径（右主轴） *2 | - | φ51 mm | |
| B轴旋转范围 | 230 （±115） deg | ||
| 左主轴转速 | 5000 min-1 | 5000 min-1 | |
| 右主轴转速 | - | 5000 min-1 | |
| 刀具主轴转速 | 12000 min-1 | ||
| ATC刀具收存数量 | 40 [OP. 80] | ||
| 快速进给速度 | X : 40 / Z : 40 / Y : 40 / A : 20 | ||
| 左主轴电机（30分钟/连续） | 15/11kW | ||
| 右主轴电机（30分钟/连续） | - | 11/7.5kW | |
| 刀具主轴电机（S3 25%/连续） | 11/7.5kW | ||
| 机床高度 | 2783 mm | ||
| 占地面积 | 4150×2923 | ||
| 机床重量 | 13700 kg | 14000 kg | |
| ●：标准 - ：无 *1) 最大加工长度根据卡盘种类而不同。加工长度在435mm以上时，端面加工范围受限。 *2) 如果安装不同的卡盘和气缸，则可加工的棒料外径会不同。 | |||
